| 製品名: | 変圧器ホイルのウィンド マシーン | 使用法: | 巻くストリップのコイル |
|---|---|---|---|
| 巻線モーター: | 22kw | 風速: | 18のrpm |
| CUホイルの厚さ: | 0.2 - 2.0mm | Alホイルの厚さ: | 0.3 - 3.0mm |
| 刻み目を取り除く単位: | 2セット | クリーニング ウニット: | 2セット |
| ハイライト: | 投げられた樹脂の変圧器のコイル巻き機械,ティグ溶接の変圧器の巻取り機機械,自動変圧器の巻取り機機械 |
||

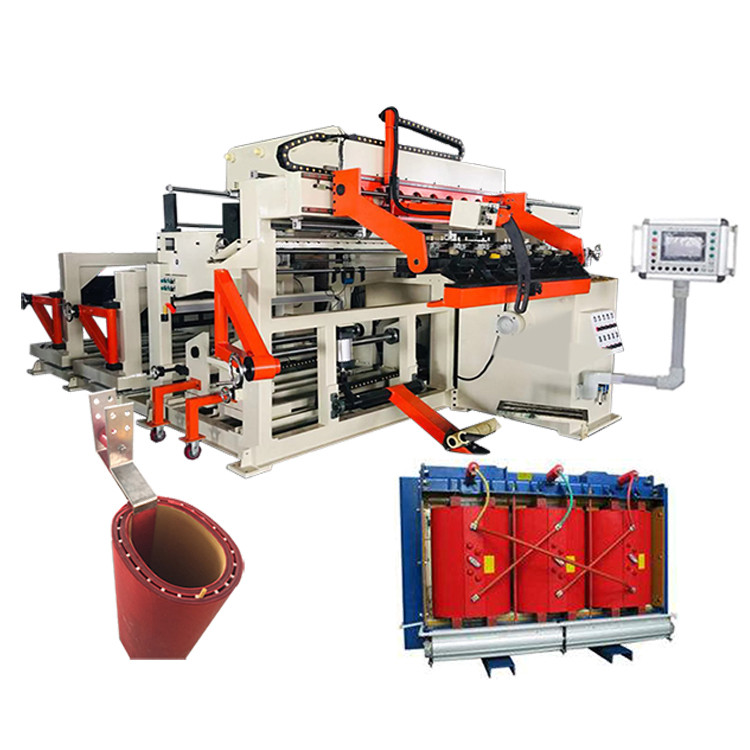

自動ティグ溶接銅ホイルの巻取り機の鋳造物の樹脂の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンの記述
低電圧の鋳造物の樹脂の変圧器ホイルのウィンド マシーンBRJ1400-2が主に低電圧の変圧器ホイルのコイルおよび他の同じようなプロダクトを作る銅かアルミ ホイルを巻くのに使用されている。この種類の変圧器ホイルのウィンド マシーンはホイルのコンダクターの1-2人の層および絶縁材のペーパーの1-2の層を扱うことができる。変圧器ホイルのウィンド マシーンはティグ溶接の単位をホイルおよび母線を一緒に溶接するために与えられる。光電センサーを使うと、変圧器ホイルのウィンド マシーンは巻くときコイルの端がまっすぐ、滑らかであることを確かめることができる。タッチ画面を通して変圧器ホイルのウィンド マシーンを作動させることは容易である。
変圧器ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体
2. 巻く単位
3. ホイルのdecoiler
4. 絶縁材のdecoiler
5. 終り満ちるストリップの送り装置
6. クリーニング システム
7. システムの切断
8. ホイルの刻み目を取り除くシステム
9. 端の直線システム
10. 自動溶接の単位
11. 電子制御システム
12. 空気システム
変圧器ホイルのウィンド マシーンBRJ1400-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 200 | 1,400mm |
| 最高の傷つけられたコイルOD。: | 1,000mm |
| 傷のコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| 最高のコンダクター物質的なOD。: | 1,000mm |
| コンダクター物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの直径: | 調節可能な範囲400 | 520mm |
| 最高。コイルの重量: | 2,000KG |
| 巻く心棒のサイズ: | 80×80×1750 mm |
| 溶接モード: | TIG |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高の絶縁材OD。: | 400mm |
| 絶縁材ID: | 76mm |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 - 9999.9 |
| 総重量: | 8000Kg |
| 次元（L*W*H） | 5800*2850*2500mm |
イチジク1:変圧器ホイルのウィンド マシーンの側面図
イチジク2:変圧器ホイルのウィンド マシーンの背部眺め
