| 名前: | 変圧器ホイルのウィンド マシーン | 使用法: | 変圧器のコイルの作成 |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 - 2.0mm | Alホイルの厚さ: | 0.3 - 3.0mm |
| 最高。ホイルの幅: | 1200mm | 色: | 要求通り |
| 巻上げモーター力: | 15KW | 最高。風速: | 18rpm |
| ハイライト: | TIGはウィンド マシーンの変圧器を失敗させる,乾式ホイルのウィンド マシーンの変圧器,乾式の変圧器の巻取り機機械 |
||
変圧器の中心を作る TIG 溶接の乾式変圧器ホイルのウィンド マシーン

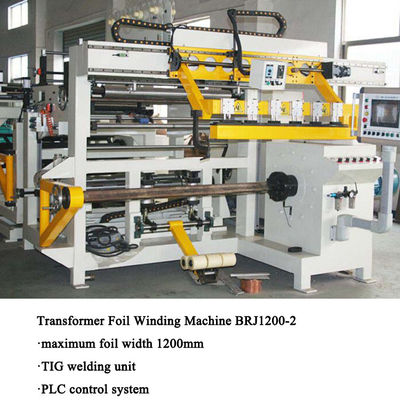

説明トランス箔巻線機BRJ1200-2の
低圧変圧器箔巻線機 BRJ1200-2 は、主に最大幅 1200mm の銅またはアルミ箔を巻くために使用されます。トランスフォイル巻線機には、フォイルを巻くためのマシンのヘッドを駆動するための15kw巻線モーターが装備されています。変圧器箔巻線機にはTIG溶接機を採用し、箔と母線を溶接しています。2 つのホイル デリーラーと 2 つの絶縁紙デリーラーを備えた変圧器ホイル巻線機は、1 層または 2 層のホイルと 1 層または 2 層の絶縁紙を処理できます。トランスフォイル巻線機には光電センサーが採用されており、巻線時にフォイルエッジがきれいであることを確認します。変圧器ホイル巻線機の制御システムは、機械を正確に制御できるPLCに基づいています。タッチスクリーンインターフェースにより、変圧器箔巻線機を操作する際の操作が簡単かつ直感的になります。
メインコンポーネント変圧器箔巻線機のBRJ1200-2
技術パラメータトランス箔巻線機BRJ1200-2の
トランスフォイル巻線機 BRJ1000-2 の代表的な標準仕様を以下に示しますが、これらはご要望に応じて簡単に変更できます。
| 最大箔幅: | 1,200mm |
| 最大巻きコイル: | 1,000mm |
| 巻きコイル形状: | 楕円形、円形、長方形など |
| コンダクター材料: | 銅またはアルミニウム |
| Al ホイルの厚さおよび最大: | 0.3～3.0mm |
| 銅箔の厚さおよび最大: | 0.2～2.0mm |
| 最大導体材料外径: | 1,000mm |
| 導体材料ID.: | 500mm |
| コンダクター アンコイラーの直径: | 調整範囲 400-520mm |
| 巻上げ力: | 15KW |
| 最大巻取り速度: | 20rpm |
| 溶接モード: | TIG |
| 切断モード: | ローリングシャー |
| ユーザーインターフェース： | 10インチ（254mm）タッチスクリーン |
| ターン範囲のカウント: | 0 - 9999.9 |
図 1: トランスフォイル巻線機の側面図
図2：トランス箔巻線機BRJ1200-2の背面図
