自動冷たい溶接のCUまたはAlのフィルム ストリップの巻取り機の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の記述
冷たい溶接変圧器ホイルのウィンド マシーンBRJ200は変圧器のコイルおよび他の同じようなプロダクトを作る巻く銅またはアルミニウム フィルムのストリップのための専門のウィンド マシーンである。ホイルのウィンド マシーンが絶縁材のペーパーの最高の幅200mmおよび1の層の銅かアルミニウム ストリップの1つの層を扱うのに使用することができる。ホイルのウィンド マシーンは運転するために精密な巻上げを保証するサーボ モーターを採用する。必要性によってホイルのdecoilerがホイル材料を置くのにホイルのdecoilerのexpansible範囲カスタマイズすることができる使用されている。
変圧器ホイルのウィンド マシーンBRJ200の速い細部
変圧器ホイルのウィンド マシーンBRJ200の技術的な変数
ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 50 | 200mm |
| 最高の傷つけられたコイルOD。: | 600mm |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2-2.0mm |
| Alホイルの厚さ: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| モードの調整: | 光電感知 |
| 偏差の精密の調整: | ±0.5mm |
| クリーニング ウニット: | 空気 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0の~60のRPM |
| 最高。働くトルク: | 3,000N.m。 |
| 風力: | 4kw |
| 冷たい溶接装置: | 1セット |
| 位置装置: | 1set |
| 粉砕装置: | 1セット |
| 冷たい溶接型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |

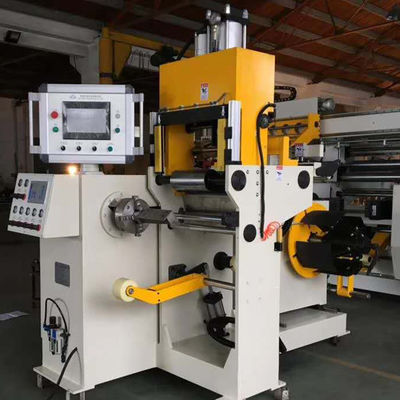

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ200
イチジク1:変圧器ホイルのウィンド マシーンBRJ200の側面図
