PLC制御300mm幅のストリップの巻取り機の片持梁変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンXB-BRJ300-2の記述
ウィンド マシーンを最高の幅300mmのストリップのコンダクターの1-2人の層を巻くことができる作る片持梁変圧器ホイルのウィンド マシーンXB-BRJ300-2は2ホイルのdecoilersを与えられる。変圧器ホイルのウィンド マシーンはまた絶縁材のペーパーの2つの層を巻くことができる。ウィンド マシーンは簡単、容易さ作動するべきである。
変圧器ホイルのウィンド マシーンXB-BRJ300-2の速い細部
変圧器ホイルのウィンド マシーンXB-BRJ300-2の技術的な変数
変圧器ホイルのウィンド マシーンXB-BRJ300-2の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高のストリップの幅: | 300mm |
| 最高の軸長さ（を含む導線）: | 450mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| CUホイルの厚さ: | 0.2-2.0mm |
| Alホイルの厚さ: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | ≤ 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | 420-520mm |
| 最高のコイルの重量: | 750kg |
| クリーニング ウニット: | 空気 |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅 | 350mm |
| 絶縁材Decoiler: | 拡張できる（空気開けなさい/近い行為は） |
| 回転速度: | 0~35のRPM |
| モーター力: | 5.5kw |
| 制御システム: | PLC |
| インターフェイス: | タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

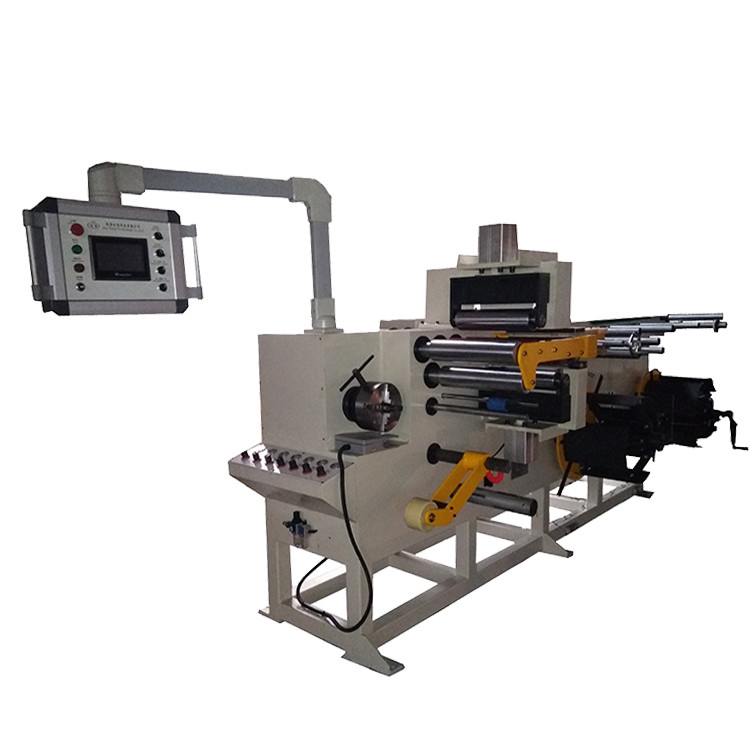

イチジク1:外形図変圧器ホイルのウィンド マシーンXB-BRJ300-2

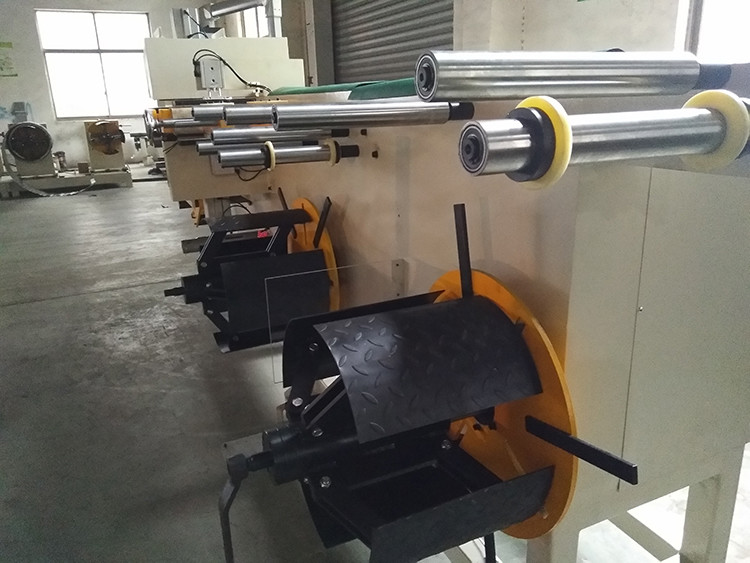

イチジク2:変圧器ホイルのウィンド マシーンXB-BRJ300-2ホイルのdecoiler
