銅アルミニウム ストリップの巻取り機の冷たい溶接の小型の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の記述
冷たい溶接の小型の変圧器ホイルのウィンド マシーンBRJ200は最高の幅200mmの巻くホイルのコイルに主に使用される。変圧器ホイルのウィンド マシーンは銅かアルミニウム ストリップの1つの層を巻くことができる。変圧器ホイルのウィンド マシーンはホイルおよび母線を一緒に溶接するのに使用することができる冷たい溶接の単位を与えられる。変圧器ホイルの巻上げの機械制御システムはPLCに基づいている。プログラム可能性を使うと、変圧器ホイルのウィンド マシーンは容易に作動させることができる。
変圧器ホイルのウィンド マシーンの速い細部
1. 最高ホイルの幅200mm
2. Expansibleホイルのdecoiler
3. 自動的に訂正していて光電センサーが
4. ローラーを押すこと
5. サーボ モーター4kw
6. 空気システム
変圧器ホイルのウィンド マシーンの技術的な変数
BRJ200の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 100 | 200mm |
| 終了するコイルの形: | 楕円形、円および長方形等。 |
| コンダクター材料: | 銅かアルミ ホイル |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250のmm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高のコイルの重量: | 750のKG |
| ローラーを押すこと: | 1セット |
| 張力モード: | 空気 |
| モードを調節する速度: | 調節可能なStepless |
| 風速: | 0~60のrpm |
| 絶縁材のDecoiler数: | 1 PC |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

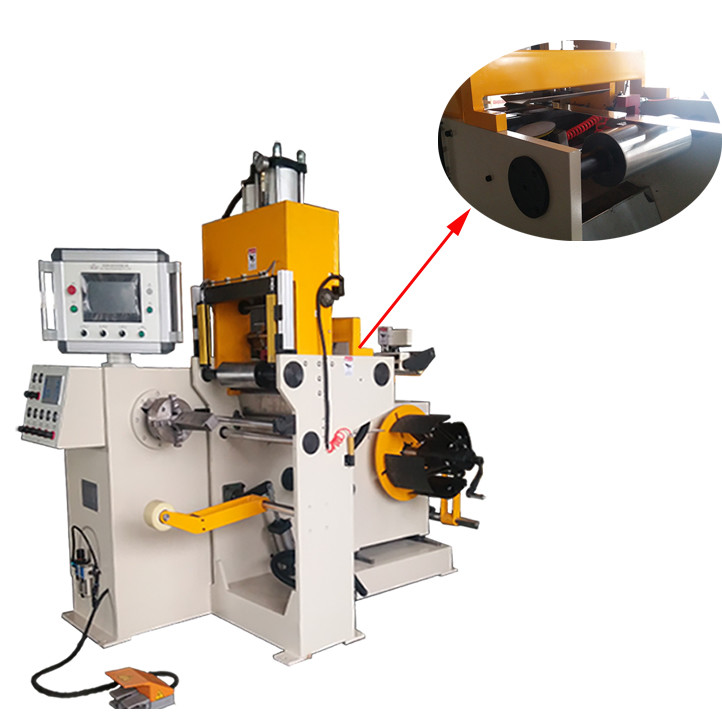

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ200
イチジク2:変圧器ホイルのウィンド マシーンBRJ200の溶接の単位
