冷たい溶接の単層の200mm幅の銅のストリップの変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の概説
単層の銅のストリップの変圧器ホイルのウィンド マシーンBRJ200は小型ホイルのコイルを巻くことに主に使用される。変圧器ホイルのウィンド マシーンは冷たい溶接の単位を母線が付いている銅かアルミニウム ストリップを一緒に溶接するために与えられる。変圧器ホイルのウィンド マシーンはまた1組の溶接型を、溶接型の総数である6部分与えられる。溶接型は母線およびホイルの最高および最低の厚さに従って提供される。また溶接の正しい位置を保証するサーボ モーターがホイルの移動の精密を保証するのに使用されている。変圧器ホイルのウィンド マシーンを作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンの主要なコンポーネント
1. フレーム
2. ホイルのdecoiler
3. ローラー
4. サーボ モーター
5. 絶縁材のdecoiler
6. 正しいシステム
7. 冷たい出版物の溶接の単位
8. 空気システム
9. 電気制御キャビネット
10. フィートのペダル
技術的な変数
変圧器ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| 最高ホイルの幅: | 200mm |
| 最高の傷つけられたコイルOD。: | 600mm |
| 傷のコイルの形: | 円形、楕円形および長方形 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| CUホイルの厚さ: | 0.2-2.0mm |
| Alホイルの厚さ: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoilerの量: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| ホイルのDecoilerの拡大の範囲: | 420~520mm |
| 最高のコイルの重量: | 1000kg |
| モードの調整: | 光電感知 |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のDecoilerの拡大の範囲: | 73~78mm |
| 風速: | 0~60のRPM |
| 主要なモーター力: | 4kw |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |

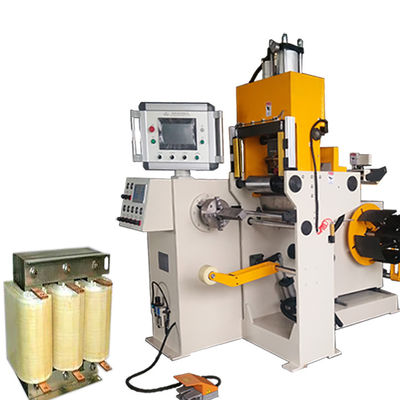

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ200
イチジク2:変圧器ホイルのウィンド マシーンBRJ200の背部眺め
