工場直売はストリップの巻取り機の片持梁変圧器ホイルのウィンド マシーンを銅張りにする
変圧器ホイルのウィンド マシーンの記述
片持梁変圧器ホイルのウィンド マシーンXB-BRJ300は小さい変圧器のコイルおよび他の同じようなプロダクトを巻くための特別な計風装置である。変圧器ホイルのウィンド マシーンは最高の幅300mmの銅かアルミニウム ストリップを巻くことができる。変圧器ホイルのウィンド マシーンはホイルの1つの層および絶縁材のペーパーの1-2の層を扱うことができる。この種類の変圧器ホイルのウィンド マシーンは変数入力によってマシン ランを自動的に作ることができるPLCの制御システムを与えられる。
変圧器ホイルのウィンド マシーンの主要なコンポーネント
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. 端の直線システム
7. 自動冷たい溶接の単位
8. 空気の単位
9. 電気制御システム
10. フィートのペダル
変圧器ホイルのウィンド マシーンXB-BRJ300の技術的な変数
変圧器ホイルのウィンド マシーンXB-BRJ300の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高ホイルの物質的な幅: | 300mm |
| 最高。軸長さ（を含む導線）: | 450mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2-2.0mm |
| Alホイルの厚さ: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | ≤ 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの拡大の範囲: | 420-520mm |
| 最高のコイルの重量: | 750kg |
| クリーニング ウニットの制御モード: | 空気 |
| 絶縁材のDecoiler数: | 1 PC |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅 | 350mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0~35のRPM |
| 風力: | 5.5kw |
| プログラミングのタイプ: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

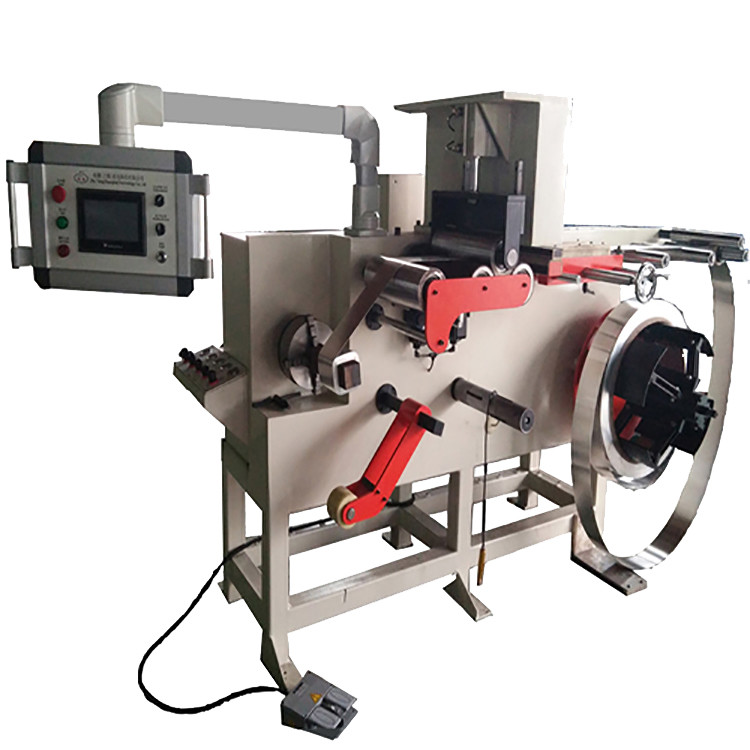

イチジク1:外形図変圧器ホイルのウィンド マシーンXB-BRJ300

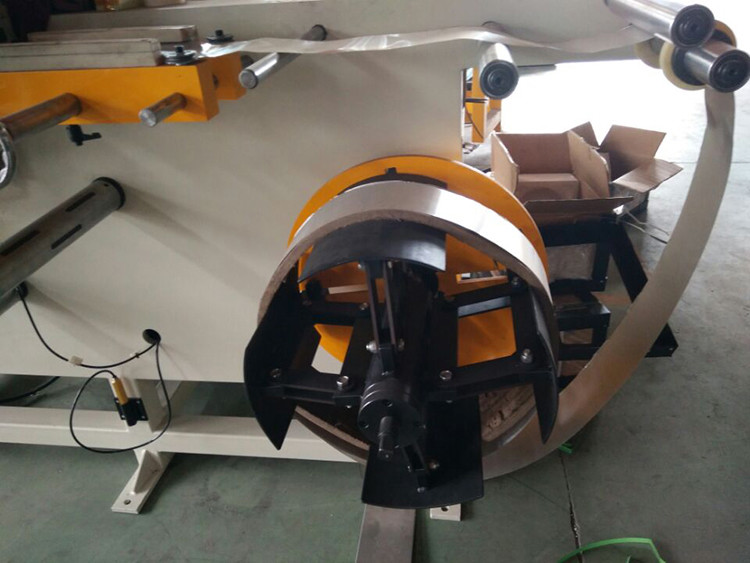

イチジク2:変圧器ホイルのウィンド マシーンXB-BRJ300ホイルのdecoiler
