自動銅のストリップの巻取り機のスポット溶接の乾燥した変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ300-2の記述
自動銅のストリップの巻取り機のスポット溶接の乾燥した変圧器ホイルのウィンド マシーンBRJ300-2は巻く変圧器のコイルおよび他の同じようなプロダクトのための特別なホイルのウィンド マシーンである。変圧器ホイルのウィンド マシーンは最高の幅300mmの銅かアルミニウム ストリップを巻くことができる。この種類の変圧器ホイルのウィンド マシーンはホイルのコンダクターの1-2人の層および絶縁材のペーパーの1-2の層を扱うことができる。変圧器ホイルのウィンド マシーンは母線が付いているホイルを一緒に溶接するためにスポット溶接方法を採用する。PLCの制御システムを使うと、変圧器ホイルのウィンド マシーンは対応する変数すべてが入力なら自動的に動くことができる。作動の変圧器ホイルのウィンド マシーンはタッチ画面を通して非常に容易である。
変圧器ホイルのウィンド マシーンBRJ300-2の速い細部
1. スポット溶接
2. 2ホイルのdecoilers
3. ローラーを押すこと
4. 巻く単位
5. 2絶縁材のdecoilers
6. 端の直線システム
7. 2つの刻み目を取り除く単位
8. 空気の単位
変圧器ホイルのウィンド マシーンBRJ300-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ300-2の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 300mm |
| 最高。軸長さ（を含む導線）: | 450mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUは物質的な厚さを失敗させる: | 0.2-2.0mm |
| Alは物質的な厚さを失敗させる: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | ≤ 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 350mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 風速: | 0-35 RPM |
| 風力: | 4kw |
| 溶接: | スポット溶接 |
| プログラミングのタイプ: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

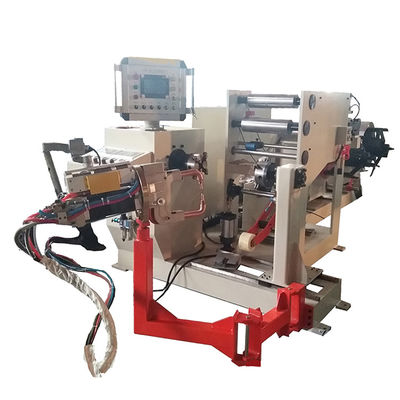

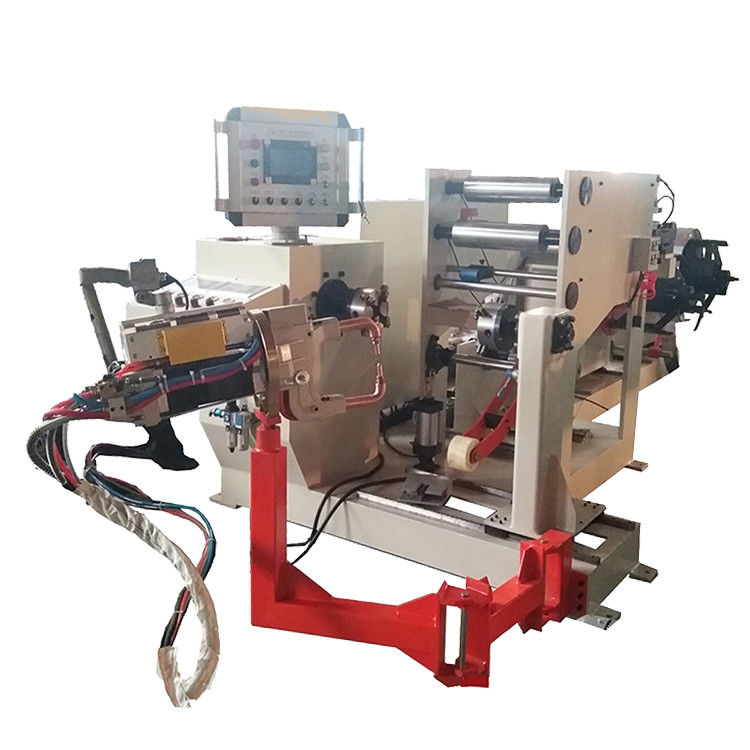

イチジク1:変圧器ホイルのウィンド マシーンBRJ300-2の正面図

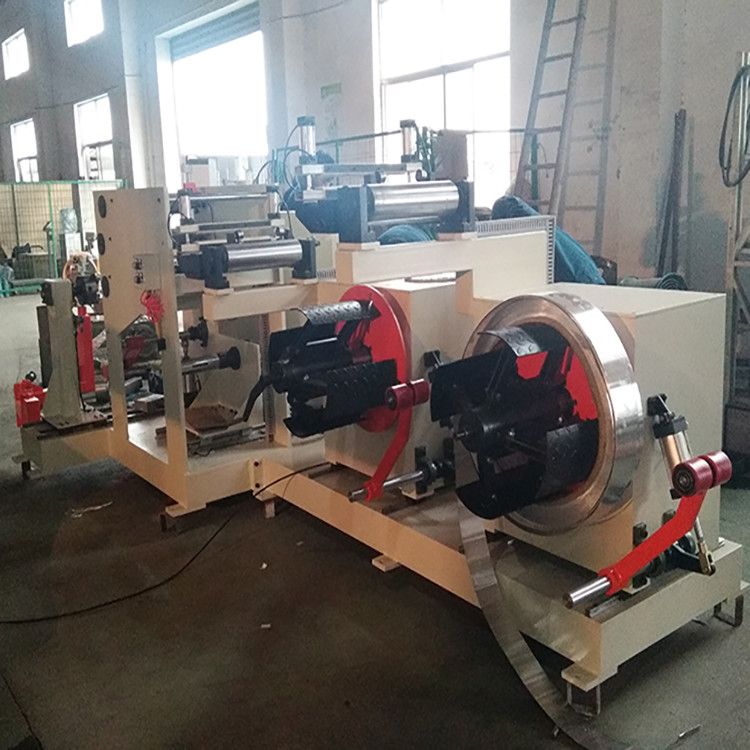

イチジク2:変圧器ホイルのウィンド マシーンBRJ300-2のdecoiler
