TIGのプログラム可能な自動投げられた樹脂の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ600-2の速い細部
変圧器ホイルのウィンド マシーンBRJ600-2の記述
プログラム可能な自動投げられた樹脂の変圧器ホイルのウィンド マシーンBRJ600-2が主に変圧器ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。変圧器ホイルのウィンド マシーンが銅かアルミニウム ストリップを巻くのに使用することができる。変圧器ホイルのウィンド マシーンはホイルのdecoilersに空気のブレーキ システムを与えられ、巻くときコイルを確かめるために張力を提供する絶縁材のdecoilerは堅く傷つけることができる。光電センサーを使うと、変圧器ホイルのウィンド マシーンはホイルの端を端正にさせることができるホイルの位置を訂正できる巻くとき。HMIは容易で、直観的な作動を確かめる。
変圧器ホイルのウィンド マシーンBRJ600-2の主要な変数
| コイルの形: | 楕円形、円および長方形 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| コンダクターDecoilerの数: | 2 PC |
| コンダクターDecoilerの長さ: | 650mm |
| コンダクターのDecoilerの拡大の範囲: | 調節可能なDia.の範囲400-520mm |
| 風力: | 11KW |
| 巻上げシャフトのサイズ: | 80×80×950 mm |
| 最高。風速: | 26のRpm |
| 絶縁材Decoiler: | 2 PC |
| 絶縁材OD。: | ≤400mm |
| 絶縁材ID: | 76mm |
| 絶縁材のペーパー幅: | 650mm |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知の自動調整の偏差 |
| 改正の精密: | ±0.5mm |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面の産業PC/アクセスのコントローラー |
| 数えて回転は及ぶ: | 0 - 9999.9 |

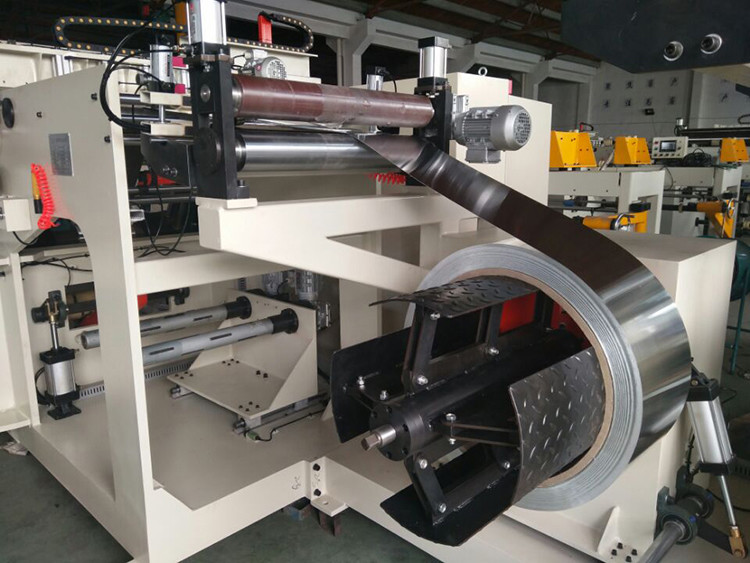

イチジク1:変圧器ホイルのウィンド マシーンBRJ600-2の正面図

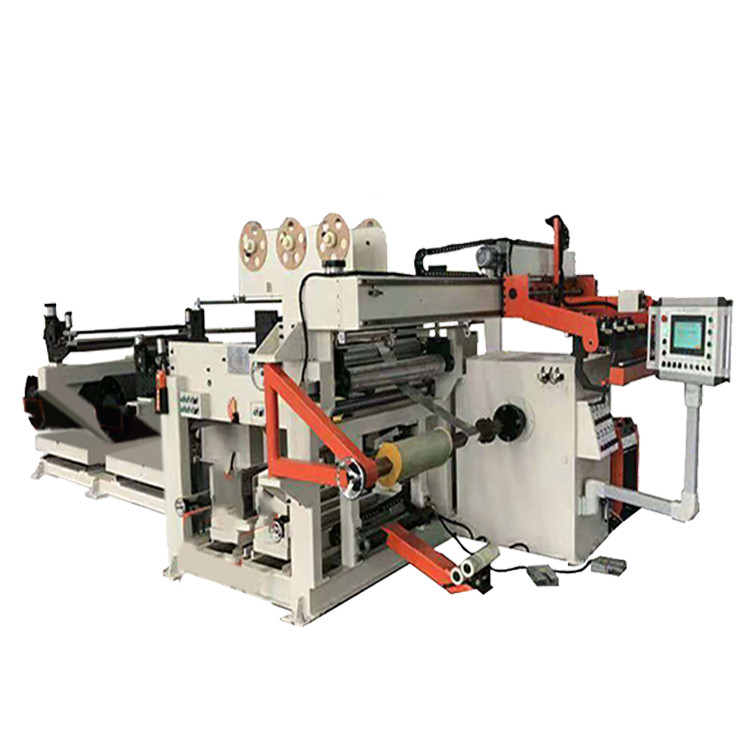

イチジク2:変圧器ホイルのウィンド マシーンBRJ600-2
