自動冷たい圧接の乾燥した変圧器ホイルのウィンド マシーン
記述:
自動冷たい圧接の乾燥した変圧器ホイルのウィンド マシーンBRJ300-2は巻く変圧器ホイルのコイルおよび他の同じようなプロダクトのための特別なホイルのウィンド マシーンである。最高の幅300mmの銅かアルミニウム ストリップはこの機械によって傷つけることができる。機械はホイルの1-2の層および絶縁材のペーパーの1-2の層を扱うことができる。機械の制御システムは変数入力によってマシン ランを自動的に作ることができるPLCに基づいている。変圧器ホイルのウィンド マシーンは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。機械を作動させることは非常に容易である。
速い細部:
技術的な変数
変圧器ホイルのウィンド マシーンBRJ300-2の典型的な標準規格はが次示されている、ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 300mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 350mm |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 偏差の精密の調整: | ±0.5mm |
| クリーニング ウニット: | 空気 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅: | 350mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0 | 35のRPM |
| 風力: | 5.5kw |
| 冷たい溶接装置: | 1セット |
| 位置装置: | 1set |
| 粉砕装置: | 1セット |
| 冷たい溶接型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |

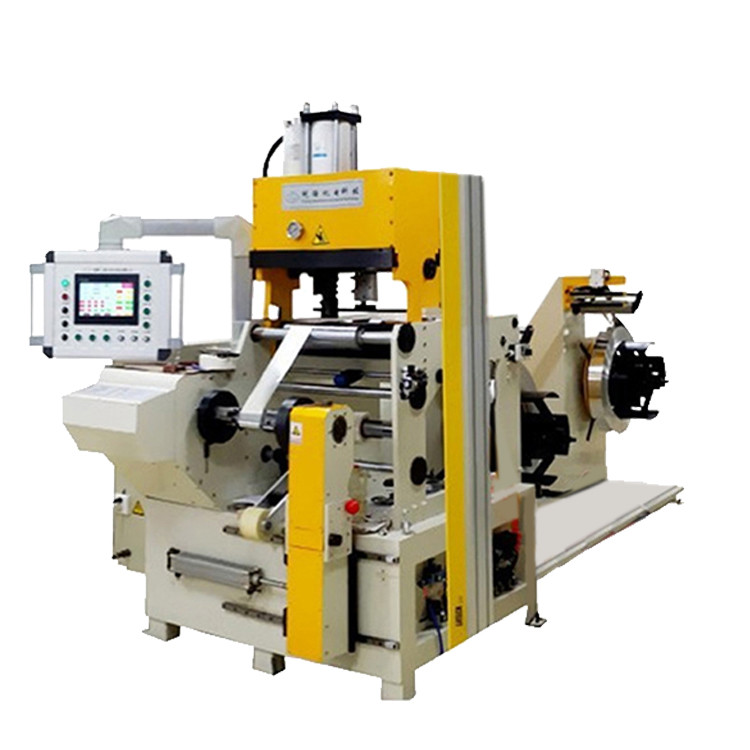

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ300-2

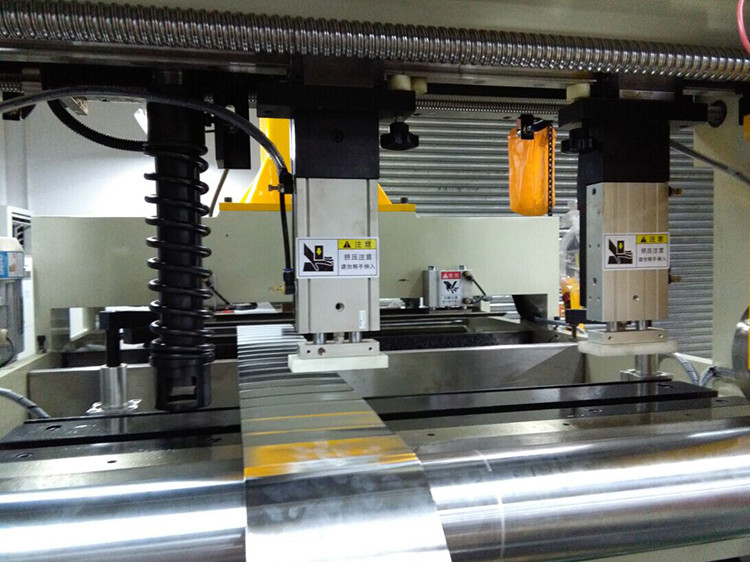

イチジク2:変圧器ホイルのウィンド マシーンBRJ300-2の溶接の効果
