冷たい圧接が付いている自動変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の記述
自動変圧器ホイルのウィンド マシーンBRJ200は巻く変圧器ホイルのコイルおよび他の同じようなプロダクトのための特別なホイルのウィンド マシーンである。変圧器ホイルのウィンド マシーンが銅を巻くのに使用することができるまたは最高の幅200mmおよびそれのアルミニウム ストリップはホイルの1つの層および絶縁材のペーパーの1の層を扱うことができる。ホイルのウィンド マシーンは変数入力によってマシン ランを自動的に作ることができるPLCの制御システムを与えられる。ホイルのウィンド マシーンは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。機械を作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンBRJ200の速い細部
変圧器ホイルのウィンド マシーンBRJ200の技術的な変数
変圧器ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、変圧器ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 200mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 偏差の精密の調整: | ±0.5mm |
| クリーニング ウニット: | 空気 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0 | 60のRPM |
| 最高。働くトルク: | 3,000N.m。 |
| 風力: | 4kw |
| 溶接圧力: | 200 KN |
| 冷たい溶接装置: | 1セット |
| 位置装置: | 1set |
| 粉砕装置: | 1セット |
| 冷たい溶接型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 | 9999.9 |

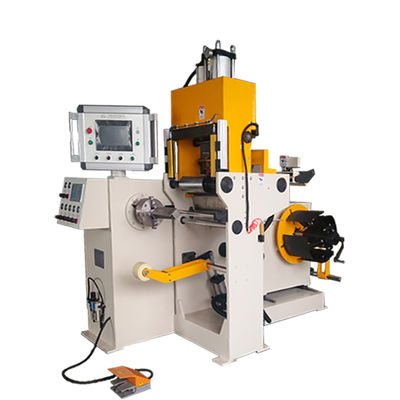

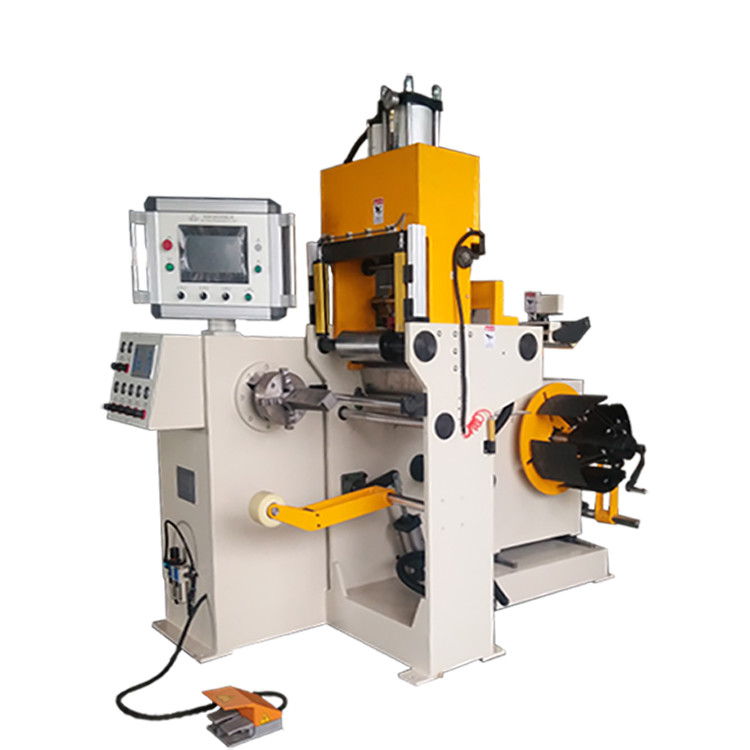

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ200

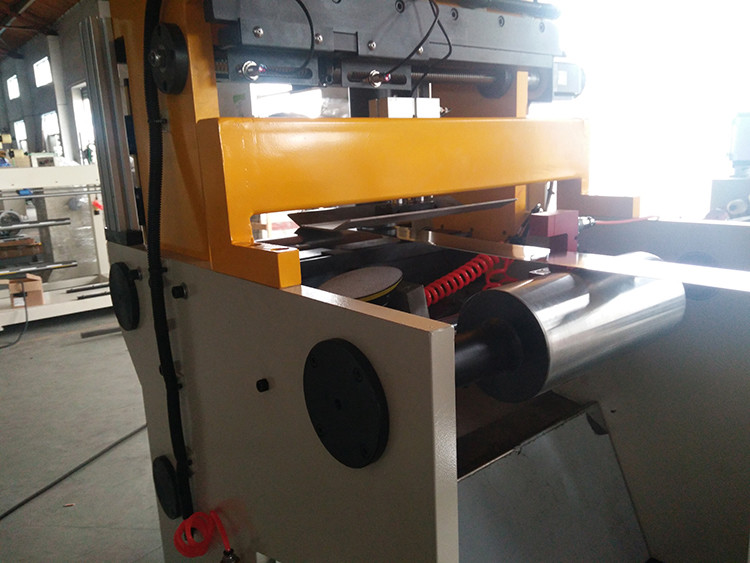

イチジク2:変圧器ホイルのウィンド マシーンBRJ200の背部眺め
