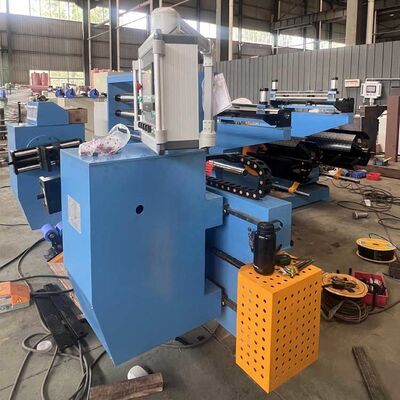

BRJ600-2-2 ダブルホイールデコイラーリアクター 銅ホイール巻き機
BRJ600-2-2 原子炉のホイール巻き機 概要
BRJ600-2-2ホイール巻き機は,高精度の原子炉ホイールコイル製造のために特別に開発された,プロフェッショナルで重用ホイール巻きソリューションです.フィルム巻き機は,銅フィルムとアルミニウムフィルムの両方の巻きをサポート単層と二層のローリングを1台のマシンで可能にします. 直接コアにローリング技術を採用し,この装置は,直接フィルム電導体を固定された鉄コアに巻き込みます.電気製造業者向けに コンパクトで きれいな高一貫性のある 原子炉コイルを 提供していますBRJ600-2-2ホイール巻き機はパラメータ設定を実現安定した緊張制御とスムーズな巻き込み操作. 双重サーボ駆動,光電気偏差修正と統合TIG溶接システムで装備されています.フィルム巻き機が精密な調整を保証する信頼性の高い溶接品質と均質な巻き込み層により,生産効率とコイル資格率が大幅に向上します.
主要 な 特徴 と 技術 的 な 利点
- 二重フィルムデコイラー設計: 銅とアルミニウムホイールの両方の単層または二層巻きをサポートし,生産柔軟性と出力量を大幅に向上させます.
- 直接コアに巻き込み: 二重チャック式クランプ構造は,鉄芯をしっかり固定し,より緊密なコイル構造とより高い寸法精度を達成するために,コアに直接ホイル巻きを可能にします.
- 二重サーボ駆動システム: 安定したトルクとステップレス速度調節を提供し,一貫した巻き込み緊張と変形のない均質なコイル層を保証します.
- インテリジェント PLC + 10インチ HMI コントロール: シンプルなパラメータ調整,自動操作,リアルタイムでの走行データモニタリング,手動操作のエラーを減らす.
- 統合型TIG溶接装置: 円滑で堅牢で酸化のないホイールスペイリングを実現し,優れた電気伝導性と原子炉コイルの長期的安定性を保証します.
- 光電精度エッジ修正: リアルタイム偏差検出と自動校正は,ホイルのオフセット,しわみ,エッジの誤ったアライナメントを効果的に防止し,高品質の巻き込み結果を保証します.
適用する
乾式原子炉と電力伝送,新しいエネルギー,電気機器産業で広く使用される様々な低電圧大電流ホイルコイル部品の大量生産に最適です.
テクニカル仕様
| パラメータ |
仕様詳細 |
| モデル |
BRJ600-2-2 |
| フィルム幅範囲 |
200mm 600mm |
| 導体材料 |
銅 (Cu) またはアルミニウム (Al) |
| 銅製の薄膜の厚さ |
0.2mm ¥2.0mm |
| アルミホイールの厚さ |
0.3mm ¥3.0mm |
| 最大 完成したコイル外径 (OD) |
Ø800 mm |
| 完成したコイル重量 |
11000kg |
| 薄膜脱線器 量 |
2個 |
| 薄膜デコイラー 長さ / 拡張範囲 |
650 mm / Ø480 mm 520 mm |
| フィルム材料のID / 最大.OD |
500 mm / 1000 mm |
| 隔熱デコイル Qty / 幅 |
2 pcs / 650 mm (気圧作用) |
| ローリングモーターパワー |
11 kW |
| マックス 巻き込み速度 |
26回転/分 |
| 溶接システム |
統合型TIG溶接 |
| 制御システムとUI |
10インチタッチスクリーンでPLC制御 |
| 数える範囲 |
0999.9回転する |
上記の仕様は標準仕様です.また,完全なカスタマイズされたサービスも提供しています.
なぜBRJ600-2-2を 原子炉製造に使うのか?
BRJ600-2-2 はフィルム巻き機工業用耐久性と精度のために設計された 自動光電の縁の調整システムと 双面フィルム加工を組み合わせることで材料の廃棄物を大幅に削減し,停止時間を最小限に抑える配送トランスフォーマー,原子炉,または重力電気コイルを製造するかどうか,この種のホイル巻き機は,速度,精度,世界市場での競争力を維持するために必要な信頼性.
オーダーメイドのローリング・ソリューションを探していますか?技術サポートと工場直送のご依頼を 本日,エンジニアチームにご連絡ください
