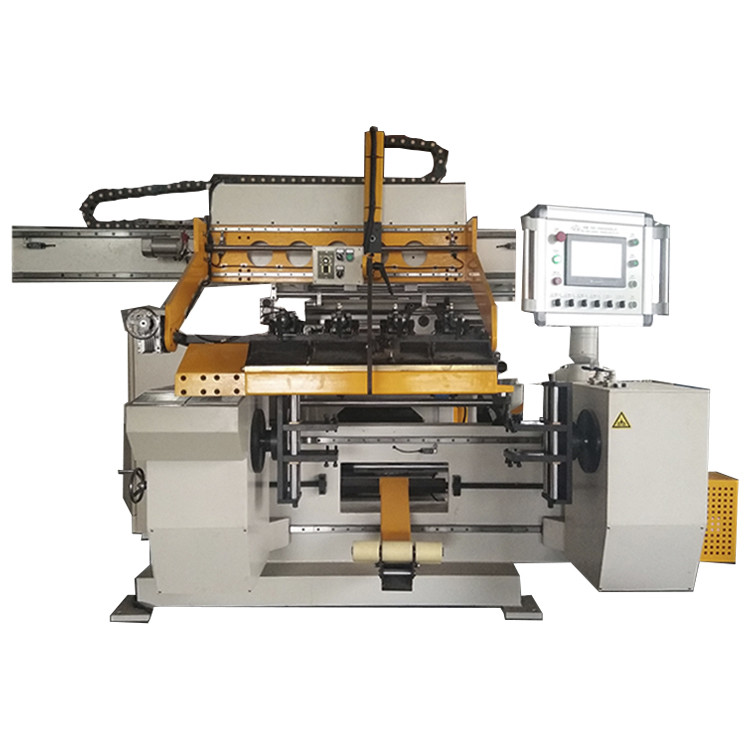

リアクター コイルを作るプログラム可能な1000mmの幅の銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ1000-2-2の記述:
銅ホイルのウィンド マシーンBRJ1000-2-2が主にリアクター ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。銅ホイルのウィンド マシーンは最高の幅1000mmのホイルを扱うことができる。鉄心を締め金で止める2つのチャックと銅ホイルのウィンド マシーンはホイルの2つの層および絶縁材のペーパーの2つの層を最高で巻くことができる。PLCに基づく制御システムはプログラムに従って自動的に動く銅ホイルのウィンド マシーンを作る。銅ホイルのウィンド マシーンは等作動すること容易な高いオートメーションを特色にする。
銅ホイルのウィンド マシーンの速い細部:
銅ホイルのウィンド マシーンの技術的な変数
BRJ1000の典型的な標準規格-2-2は次示されている、しかしこれらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-1000mm |
| 最高。終了するコイルOD。: | 1050mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 1050mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 20のrpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 1050mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| タッチ画面: | 10インチ（254mm） |
| 範囲のカウント: | 0 - 9999.9 |
