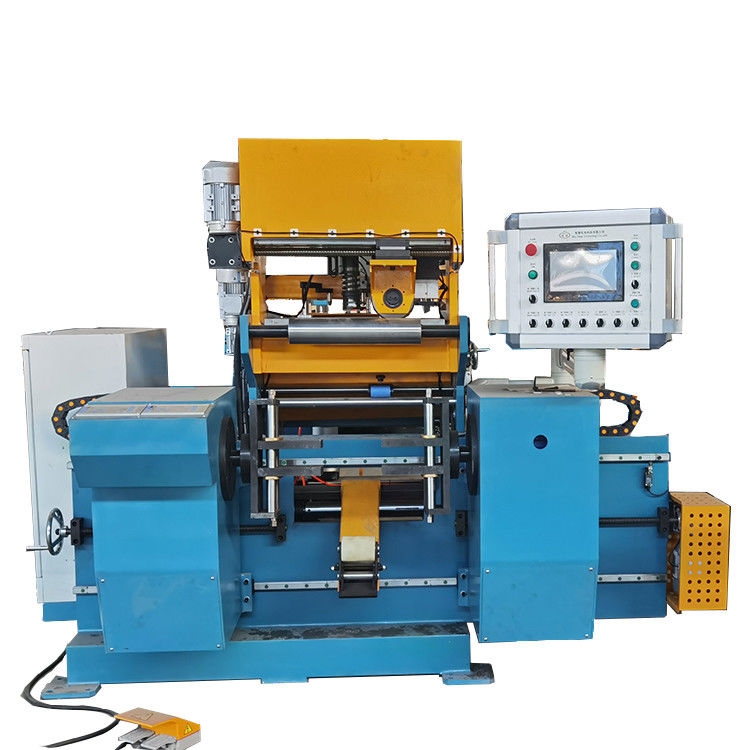

自動冷たい圧接リアクター銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ600-2-2の記述
冷たい圧接銅ホイルのウィンド マシーンBRJ600-2-2が最高の幅600mmのホイルのコイルを巻くのに使用することができる。銅ホイルのウィンド マシーンは銅ホイルまたはアルミ ホイルの1-2の層を巻くことができる。銅ホイルのウィンド マシーンは冷たい圧力単位をホイルおよび母線を一緒に溶接するために与えられる。銅ホイルの巻上げの機械制御システムは変数を置き、機械を作動させて容易であるPLCに基づいている。
銅ホイルのウィンド マシーンの速い細部:
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-600mm |
| 最高。傷のコイルOD。: | 850mm |
| 傷のコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 - 3.0 mm |
| CUのストリップの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | 420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 26のrpm |
| 溶接システム: | 冷たい圧接 |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |
