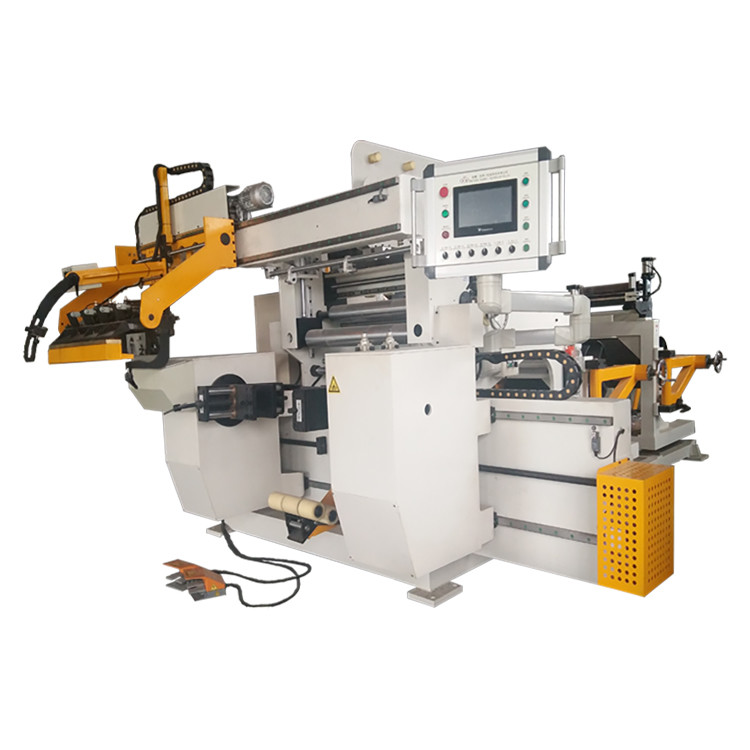

締め金で止められた中心リアクター銅ホイルのウィンド マシーンを運転する2つのサーボ モーター
速い細部:
記述:
締め金で止められた中心リアクター銅ホイルのウィンド マシーンBRJ800-2-2を運転する2つのサーボ モーターが主にリアクター ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。銅ホイルのウィンド マシーンは2つの端を運転するために二重サーボ モーターを採用する中心締め金で止めるタイプ ホイルのウィンド マシーンである、2つのチャックを持ち、同じトルクを同期的に巻くために保障するドライブ頭部を作る。銅ホイルのウィンド マシーンは銅またはアルミ ホイルのコンダクターの1-2の層そして絶縁材のペーパーの1-2の層を同時に扱うことができる。PLCの制御システムを使うと、銅ホイルのウィンド マシーンは容易に作動させることができる。
技術的な変数
BRJ800-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-800mm |
| 最高。終了するコイルOD。: | 850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 24のrpm |
| 溶接システム: | TIG |
| 溶接の速度: | 0-0.8m/min |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 端の直線システム: | 光電感知 |
| 訂正の精密: | ±0.5mm |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |
