200mm～1200mm
|
最大完成コイル外径
|
|---|---|
|
Ø1000mm
|
完成コイル形状
|
|
円形、長方形、楕円形、カスタム形状
|
導体箔材
|
|
銅箔、アルミ箔
|
主モーター出力
|
|
0.2mm～2.0mm
|
アルミ箔厚さ範囲
|
|
0.3mm～3.0mm
|
材料外径（OD）
|
|
Ø1000mm
|
材料内径（ID）
|
|
Ø500mm
|
箔デコイラー拡張範囲
|
|
Ø420mm～Ø520mm
|
主モーター出力
|
|
30KW
|
溶接モード
|
|
高精度TIG溶接
|
切断モード
|
|
電動ローリングシャー
|
絶縁デコイラータイプ
|
|
空圧拡張＆開閉
|
エンドフィルストリップフィーダー数量
|
|
8個
|
偏心補正システム
|
|
光電センシング自動整流
|
操作インターフェース
|
|
10インチ産業用タッチスクリーン
|
巻数カウント範囲
|
|
0～9999.9回転
|
サポート巻線層数
|
|
最大4層箔＋2層絶縁紙
|
5. 応用シナリオ
|
|

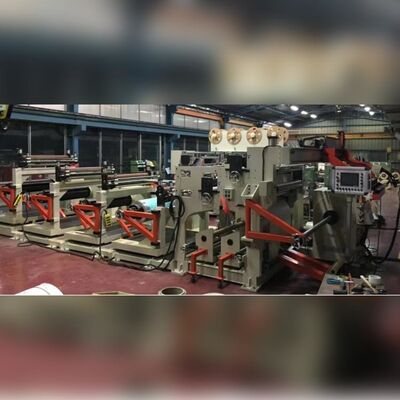

このBRJ1200-4高効率箔巻線機は、低電圧電気産業の生産向けに特別に仕立てられています。低電圧トランスコイルおよび大型インダクタンスコイルの巻線加工に広く適用されています。プロの電気製造工場、電力機器生産企業、新エネルギー支援産業にサービスを提供し、カスタマイズされた小ロット生産と標準化された大量生産の両方をサポートします。
|
6. メタディスクリプション
|
|
高効率BRJ1200-4低電圧トランス銅箔巻線機、4層箔＆2層絶縁巻線、30KW出力、TIG溶接、PLC＆光電偏心補正、200-1200mm幅銅/アルミ箔巻線装置。
|
|
