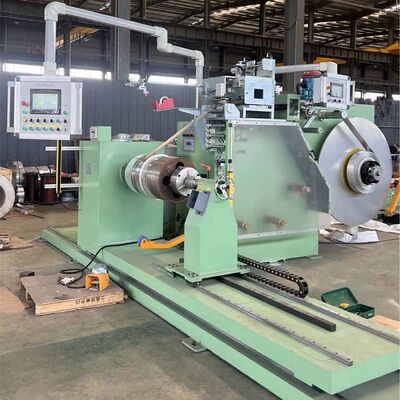

について自動トランスフォーマーHVホイル巻き機 GY-BRJ専用で巻き用として設計された高度に専門化された重用産業用ソリューションです高電圧 (HV) トランスフォーマー用ホイルコイル精度と長寿のために設計された この先進的なホイル巻きには 専用の電導ホイル脱コイルと 隔熱紙脱コイルが 2 層あります隔熱材料で銅またはアルミニウム電導体のシームレス層化が可能.インテリジェントPLCシステムとユーザーフレンドリーな人間機械インターフェイス (HMI) を統合したGY-BRJホイル巻き機は,精密な緊張制御,スムーズな動作安定性,電力配送とトランスフォーマー製造ラインの優れたコイル品質.
高電圧のオプティマイズされた巻き込み特別に設計され,HVトランスフォーマーコイルに要求される厳格な層対層の耐性を処理する.
2回隔離型デコイル:絶縁紙の 2 層を同時に流し 絶縁電気を確保することで 生産品質を高めます
統合スプイス&フィニッシング:標準で搭載されているTIG弧溶接機高品質の連続電導体スペイリングのために薄膜の縁のデブリングユニットそしてクリーニングユニット巻き込み前に 突起や粒子を排除する
スマート・テンション・コントロール・システム操作者が最大速度で操作を簡単にできるようにします.200回転/分.
負荷容量:巨大なマントルトルクで設計された1800 N·m完成したロープコイルを支えるため1500kg.
| パラメータ | テクニカルデータ |
| モデル | GY-BRJシリーズ |
| 導体帯の材料 | 高品質の銅 (Cu) やアルミニウム (Al) |
| フィルム幅範囲 | 20mm ¥ 200mm |
| 銅 (Cu) 薄膜の厚さ | 0.15mm 2.0mm |
| アルミニウム (Al) フィルムの厚さ | 0.2mm ¥3.0mm |
| 完成したコイル重量 | 1500kg |
| 最大 完成したコイル外径 (OD) | 1100 mm |
| ロープコイル内径 (ID) | 300mm |
| 最大巻き込み長さ (鉛棒を含む) | 1600mm (最大2050mmまで オーダーメイド) |
| 巻き込み速度範囲 | 0 〜 200 回転/分 |
| メインモーターパワー | 18.5kW |
| マンドルトルク | 1800 N·m |
| 導体電圧範囲 | 50 N 〜 3000 N |
| フィルムデコイラー設定 / ID / OD | 1セット / 供給コイルID: 500mm / 最大OD: 1000mm |
| 隔熱デコイラー設定 / ID / OD | 2 セット / 隔熱 ID: 76 mm / 最大 OD:400 mm |
| 隔熱厚さ範囲 | 00.02mm ¥0.15mm |
| 溶接システム | 統合されたTIG (アルゴン弧) 溶接装置 |
| 補助部隊 | 1x 薄膜の縁のデブーリングユニット,1x 表面清掃ユニット |
| 制御システムの構成要素 | PLC,タッチスクリーン HMI,VFD,気圧制御システム |
24時間/24時間 継続的な産業性能を確保するために,GY-BRJのホイール巻き機は,高品質の電気および機械部品を使用して構築されています.
重用主回転モーター:速度スペクトル全体で平らなトルクを提供します.
産業用ガイドレールシステム:高速回転時に絶対的な構造追跡を保証します
パネウマティックシステム制御:速やかに動作し,信頼性の高い固定と緊張調整を提供します.
低電圧 (LV) 安全装置:すべての電子部品が国際産業安全基準を満たすことを保証します
パーソナライズされた設定が必要ですか?
トランスフォーマーコイルの仕様が異なりますが 私たちのエンジニアチームは ローリング長度 フィルム幅容量 自動化付属品を カスタマイズして技術的な相談と工場直報のために今日私達に連絡してください!
