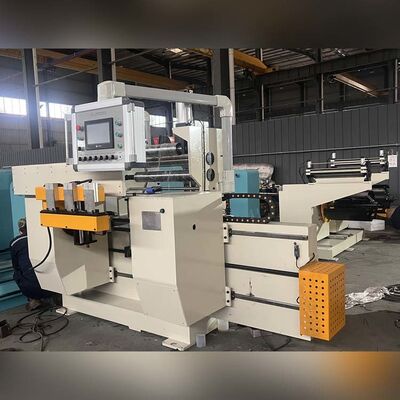

のBRJ600-2-2 銅箔巻取機は、高精度リアクトル コイルを巻くために特別に設計された、耐久性に優れたプロフェッショナル グレードのソリューションです。搭載デュアルフォイルデコイラー、この多用途機械は、銅箔とアルミニウム箔の両方を単層または二重層で効率的に巻き取ります。高効率を実現するように設計されたこのシステムは、鉄芯を確実にクランプするデュアルチャック機構を備えており、導体箔を鉄芯に直接巻き付けることができます。先進的な技術による駆動PLC および HMI (タッチ スクリーン) 自動化システム、箔巻線機 BRJ600-2-2 は、電気機器メーカーにスムーズな動作、正確な張力制御、優れた生産性を保証します。
デュアルフォイルデコイラー:1 層または 2 層の銅箔またはアルミニウム箔を同時に簡単に処理できるため、生産の柔軟性が 2 倍になります。
コアへの直接巻線:デュアル チャックが鉄心をしっかりとクランプし、フォイルを直接コアに巻き付けることで、より緊密で正確なコイルを実現します。
デュアルサーボモータードライブ:非常にスムーズなトルクと速度制御を実現し、すべての層にわたって均一な巻き取り品質を保証します。
高度な自動化:10 インチの直感的なタッチ スクリーン HMI および PLC 制御を装備し、簡単なパラメータ設定と高度な自動化を実現します。
一体型TIG溶接ユニット：高品質の TIG 溶接システムを採用し、シームレスで信頼性の高いフォイル接合を実現します。
正確なエッジ位置合わせ:リアルタイムのエッジ補正に光電センシング システムを利用し、材料のドリフトを防ぎます。
| パラメータ | 仕様詳細 |
| モデル | BRJ600-2-2 |
| 箔幅範囲 | 200mm～600mm |
| 導体材質 | 銅(Cu)またはアルミニウム(Al) |
| 銅箔の厚さ | 0.2mm～2.0mm |
| アルミ箔の厚さ | 0.3mm～3.0mm |
| 最大。コイル仕上がり外径(OD) | Ø800mm |
| 最大。完成コイル重量 | 1,000kg |
| フォイルデコイラーの数量 | 2個 |
| フォイルアンコイラーの長さ/範囲の拡大 | 650mm / Ø480mm～520mm |
| 箔材質ID/最大外径 | 500mm / 1000mm |
| 絶縁デコイラーの数量 / 幅 | 2本/650mm（空圧作動） |
| 巻線モーターの電力 | 11kW |
| 最大。巻取り速度 | 26rpm |
| 溶接システム | 一貫したTIG溶接 |
| 制御システムとUI | 10 インチのタッチスクリーンを備えた PLC 制御 |
| 計数範囲 | 0～9999.9回転 |
注記：上記の仕様は当社の代表的な標準構成です。フルでご提供いたしますカスタマイズサービス、カスタム機械の色やカスタマイズされた構造変更など、特定の生産要件を満たすことができます。
フォイル巻取機 BRJ600-2-2 は、工業用の耐久性と精度を重視して設計されています。二重箔処理と自動光電エッジ位置合わせシステムを組み合わせることで、材料の無駄を大幅に削減し、ダウンタイムを最小限に抑えます。配電用変圧器、リアクトル、または頑丈な電気コイルを製造する場合でも、この機械は世界市場で競争力を維持するために必要な速度、精度、信頼性を提供します。
カスタマイズされたフォイル巻線ソリューションをお探しですか?技術サポートや工場での直接見積もりについては、今すぐ当社のエンジニアリング チームにお問い合わせください。
