TIG溶接が付いている低電圧変圧器の銅箔シートの巻線機械
銅箔巻線機 BRJ600-3 の説明
モデル BRJ600-3 銅箔巻線機は、変圧器コイルおよび同等のコンポーネントの製造用に特別に設計されたプロ仕様の巻線装置で、銅箔巻線プロセスとアルミ箔巻線プロセスの両方に対応します。 3 つのフォイル アンワインダーとデュアル絶縁紙アンワインダーを備えたこのフォイル巻取機は、1 層または 2 層の絶縁紙とペアになった 1 層、2 層、または 3 層のフォイルの同時巻き取りをサポートします。フォイル巻線機には TIG 溶接ステーションが組み込まれており、フォイル ストリップと導電性バスバーを確実に接合します。 PLC と直観的なタッチスクリーン制御を搭載したこのフォイル巻取機は、ユーザーフレンドリーな操作と簡単なパラメータ調整を特徴としています。
銅箔巻線機 BRJ600-3 の概要
銅箔巻線機BRJ600-3の技術パラメータ
銅箔巻線機 BRJ600-3 の代表的な標準仕様を以下に示しますが、ご要望に応じて銅箔巻線機も製作可能です。
| 箔幅: | 200～600mm |
| 最大完成コイル外径: | Ø800mm |
| 完成したコイル形状: | 楕円形、円形、長方形 |
| 導体箔材質外径： | 最大Ø1,000mm |
| 導体箔材質ID: | Ø500mm |
| フォイルデコイラー番号: | 3セット |
| 巻線マンドレルのサイズ: | 80×80×950mm オプション |
| 力： | 11kw |
| 最大巻取り速度： | 26rpm |
| 溶接モード: | ティグ |
| 絶縁デコイラー番号: | 2個 |
| エンドフィル ストリップ フィーダー: | 6個 |
| エッジアライメントシステム: | 光電センシング |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| カウント範囲: | 0～9999.9 |

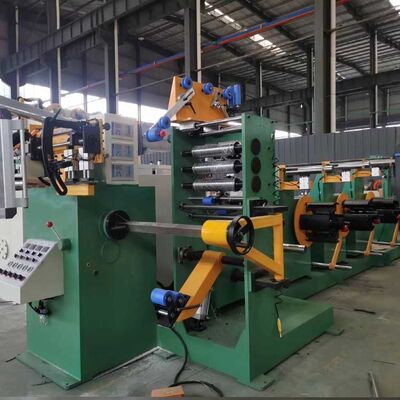

図1：銅箔巻線機 BRJ600-2の正面図
図2：銅箔巻線機BRJ600-2の絶縁デコイラー
