変圧器コイル製造用冷間圧接付き200mm自動箔巻線機
製品概要
200mm 自動フォイル巻線機は、高精度のトランスフォイルコイル生産用に設計されています。この種類の箔巻線機は、幅 200 mm までのアルミニウムおよび銅箔を処理でき、信頼性の高い酸化のない接合を実現する高度な冷間圧接技術を統合しています。張力制御、サーボ位置決め、インテリジェントな巻線プログラムを備えたフォイル巻線機は、生産効率を大幅に向上させ、労働力への依存を軽減し、一貫したコイル品質を保証します。安定した溶接、均一な巻線、拡張可能な生産能力を求める変圧器メーカーに最適です。
原因 – メーカーが自動フォイル巻き取りを必要とする理由
変圧器メーカーは、生産性の向上、手作業の削減、一貫した製品品質の維持に対するプレッシャーの増大に直面しています。従来の巻き付け方法では、次のような問題が発生することがよくあります。
• コイルの張力と位置が一貫していない
• 低い溶接信頼性と酸化リスク
• 高い人件費とオペレーターへの依存
• 生産速度が遅く、スケーラビリティが限られている
• 手作業によるミスによる材料の無駄
変圧器に対する世界的な需要が増加するにつれ、手動または半自動のソリューションでは効率と品質の要件を満たすことができなくなりました。
ソリューション – 当社の機械がこれらの課題をどのように解決するか
当社の自動箔巻取機は、完全に統合されたソリューションを提供します。
• 冷間圧接により、熱による損傷がなく、強力で酸化のない接合が保証されます。
• 張力制御により、安定した均一な巻き取りが保証されます。
• PLC + サーボシステムにより、巻き取り精度をプログラム可能
• タッチスクリーンインターフェイスにより操作が簡素化され、トレーニング時間が短縮されます。
• 高度な自動化により人件費が削減され、生産量が増加します
その結果、生産性が向上し、コイル品質が安定し、ROI が短縮されます。
仕様
| アイテム |
仕様 |
| 箔素材 |
銅・アルミニウム
|
| 最大フォイル幅 |
200mm |
| 箔の厚さ |
0.2～3.0mm |
| 溶接方法 |
冷間圧接 |
| 巻取り速度 |
0 ～ 60 rpm (可変周波数速度調整) |
| 張力制御 |
一定の張力 |
| 制御システム |
PLC + タッチスクリーン |
| 電源 |
三相380V 50Hz |
応用
この機械は以下の生産に広く使用されています。
• 配電変圧器
• 電源トランス
・乾式変圧器
• リアクトルコイル
・電気機器のコイル
世界中の変圧器工場、OEM メーカー、コイル加工ワークショップに適しています。
仕組み
1. フォイルの装填
銅またはアルミ箔がデコイラーにロードされ、自動的に位置合わせされます。
2. 自動張力制御
このシステムはホイルの張力を一定に維持し、しわや変形を防ぎます。
3. 精密な巻き上げ
サーボモーターは、プログラム可能なパラメーターを使用して巻き取りプロセスを制御します。
4. 冷間圧接
フォイルの端は冷間圧接を使用して溶接されており、熱影響を受けることなく強力で信頼性の高い接続が保証されます。
5. 層状絶縁
層の間には絶縁材が巻かれています。
6. 完成したコイルの出力
完成したコイルは取り外され、次の製造段階に向けて準備が整います。
適切なモデルの選び方
フォイル巻取機を選択するときは、次の点を考慮してください。
1. 箔幅の要件
最大フォイル幅（このモデルの場合は200mm）を確認してください。
2. 生産量
生産量を増やすには、より高度な自動化と速度が必要です。
3. 溶接の信頼性
冷間圧接はトランスコイルの安定生産に最適です。
4. 自動化レベル
全自動機械により人件費が削減され、一貫性が確保されます。
5. カスタマイズの必要性
電圧、安全規格、ソフトウェアはあなたの国に合わせてカスタマイズできます。
どのモデルがニーズに適合するかわからない場合は、当社のエンジニアが最適な構成を推奨します。
よくある質問
Q1: どのような材料を加工できますか?
トランスコイルの製造に使用される銅箔やアルミ箔に対応しています。
Q2: 冷間圧接を選択する理由は何ですか?
冷間圧接により酸化や熱による損傷が回避され、より強力で信頼性の高い接合が保証されます。
Q3: 機械をさまざまな電圧に合わせてカスタマイズできますか?
はい。電圧、言語、安全規格をさまざまな国に合わせてカスタマイズします。
Q4: 通常の納期はどれくらいですか?
標準納期は構成に応じて 30 ～ 45 日です。
Q5: 設置とトレーニングは提供されますか?
はい。必要に応じてリモートサポートや海外設置も承ります。

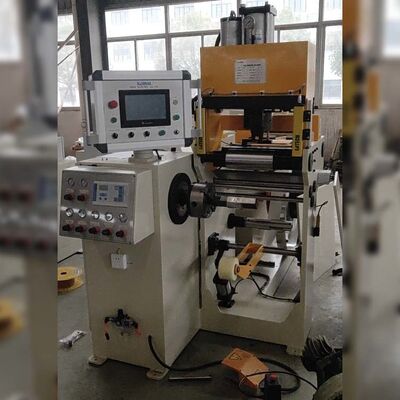

図：銅箔巻線機 BRJ200の背面図
