工業用2つのフォイルデコイラーを装備した銅箔巻線機、安定した銅箔供給と正確な巻線を提供
はじめに 銅箔巻線機BRJ1600-2の
銅箔巻線機BRJ1600-2は変圧器コイルやその他の類似製品を巻くための、一種のヘビーデューティーフォイルシートワインダーです。このフォイル巻線機は、最大幅1600mmのフォイルシートを巻くことができます。2つのフォイルデコイラーと2つの絶縁紙デコイラーを備えており、この銅箔巻線機は、巻く 1つまたは2つの層のフォイル と1つまたは2つの層の絶縁紙に使用できます。 TIG溶接ユニットを使用すると、銅箔巻線機はフォイルとバスバーを一緒に溶接できます。PLC制御システムとHMIを備えた銅箔巻線機は、スロースタート、スムーズな運転、簡単な操作などを特徴としています。
主なコンポーネント 銅箔巻線機BRJ1600-2の
1. メインフレーム、頑丈な構造
2. 巻線ユニット、30kwモーター駆動
3. 絶縁デコイラー、高張力
4. クリーニングシステム、空気圧駆動
5. 切断システム、 空気圧駆動
6. フォイルバリ取りシステム
7. エッジアライメントシステム、光電センシング
8. 自動溶接ユニット、TIG
9. 電子制御システム
10. 空気圧システム
技術的パラメータ 銅箔巻線機BRJ1600-2の
銅箔巻線機BRJ1600-2の典型的な標準仕様を以下に示します そして 銅箔巻線機は、要求に応じて製造することもできます。
|
最大FオイルWidth: |
1,600mm |
|
最大完成コイルOD.: |
1,000mm |
|
完成コイル形状: |
楕円形、円形, 長方形 |
|
導体フォイル材料: |
銅またはアルミニウム フォイル |
|
導体材料OD.: |
Ø1,000mm |
|
導体材料ID.: |
Ø500mm |
|
フォイルデコイラー数: |
2個 |
|
最大コイル重量: |
2,000KG |
|
溶接モード: |
TIG |
|
切断モード: |
ローリングせん断 |
|
絶縁デコイラー数: |
2個 |
|
エッジアライメントシステム: |
光電センシング |
|
電子制御システム: |
PLC |
|
ユーザーインターフェース: |
10インチ（254mm）タッチスクリーン |
|
巻数範囲: |
0~ 9999.9 |

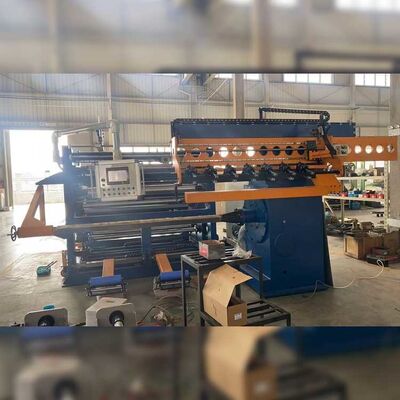

図1：銅箔巻線機BRJ1600-2の正面図
図2：銅箔巻線機BRJ1600-2のTIG溶接ユニット
