2つのフィルムデコイラー PLC制御 自動銅フィルム巻き機
BRJ1400-2 の銅製ホイール巻き機の説明
C についてオーバーホイル巻き機 BRJ1400-2は伝導型ホイール,例えば銅ホイールやアルミホイールを巻き込み,トランスフォーマーコイルやその他の類似製品を作るための特殊機器.銅ホイール巻き機は,2つのホイール脱コイルと2つの隔離脱コイルで提供されていますTIG 溶接ユニットで,電磁板を回転させ,電磁板を回転させるフィルム巻き機はフィルムとバスバーを一緒に溶接することができますPLC をベースにした制御システムにより,銅製ホイル巻き機は,スロースタート,スムーズな走行,高いトルク,そして操作が簡単です.
メインc反対者銅製ホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3フィルム・デコイラー
4隔熱デコイラー
5. 末尾のフードリング・ストライプ,
6洗浄システム
7切断システム
8薄膜を剥削するシステム
技術的なpアラメーター銅製ホイール巻き機BRJ1400-2
BRJ1400-2の典型的な標準仕様は,下記のように示されています.銅製のホイール巻き機も要求された
|
マックスオイルWidth: |
1400mm |
|
マックス 完成 コイルオーダー: |
Ø1,000mm |
|
完成したコイル形状: |
円形,円形,長方形など |
|
導体ホイール材料: |
銅またはアルミニウム |
|
導体材料 OD: |
Ø1,000mm |
|
導体材料のID: |
Ø500mm |
|
フィルムデコイラー番号: |
2個 |
|
フィルム・デコイラー直径: |
調整可能な範囲Ø480~520mm |
|
最大コイル重量: |
2,000KG |
|
溶接モード: |
TIG |
|
切断モード: |
ローリング切る |
|
隔熱デコイル番号: |
2個 |
|
末尾充填用ストリップフィッダー: |
8個 |
|
エッジアライナメントシステム: |
光電感センサー |
|
修正精度: |
±0.5mm |
|
電子制御システム: |
PLC |
|
ユーザーインターフェース: |
10インチ (254mm) タッチスクリーン |
|
ターン数範囲: |
0~ 9999.9 |
|
総重量: |
8000キロ |
|
サイズ (L)xWxH): |
5800x2850x2500mm |

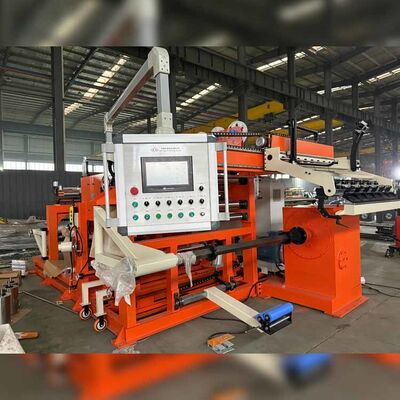

図1: BRJ1600-2 の銅製ホイール巻き機の正面図

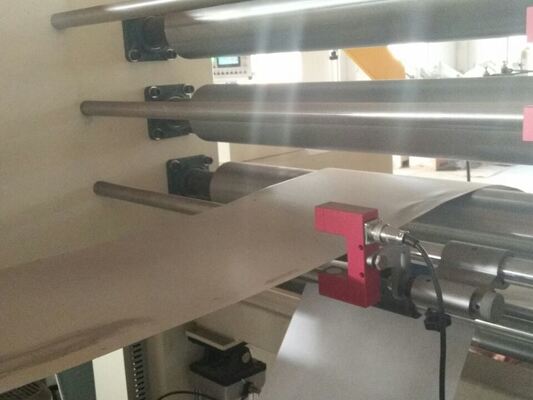

図2 銅製ホイール巻き機BRJ1600-2の隔熱デコイラー
