自動冷間圧接自動 箔巻線機
説明 箔巻線機BRJについて1300-2
自動 箔巻線機 BRJ1300-2は a 専門の箔シート ワインダー 装置です。箔巻線機は、2つの巻線ヘッドを駆動する2つのサーボモーターを備えており、2つの巻線ヘッドが同期して巻線を確実にします。冷間圧接ユニットにより、t彼は箔巻線機バスバーと一緒に箔を溶接できます。2組の箔デコイラーにより、t彼は箔巻線機 1つまたは2層の箔を巻くことができます。PLCとHMIにより、t彼は 箔巻線機は、低速始動、スムーズな走行、正確な動作などを特徴としています。
メインcオムポネント 銅箔巻線機BRJについて1300-2
1. メインスチール溶接フレーム
2. 2つのfオイルデコイラーs
3. 2つのfオイルフィーダー
4. 圧延ローラー
5. Windingユニット
6. PLCベースの制御システム
7. 空圧システム
8. 冷間圧接ユニット
技術的なparameters 銅箔巻線機BRJについて1300-2
の典型的な標準仕様銅箔巻線機BRJ300-2 は以下に示されていますが、、銅箔巻線機は要求に応じて製造することもできます。
|
箔幅: |
1300mm、最大 |
|
完成コイル形状: |
楕円形、円形 および長方形 |
|
導体箔材料: |
銅またはアルミニウム 箔 |
|
Al箔の厚さ: |
0.3 〜 3.0 mm |
|
Cu箔の厚さ: |
0.2 〜 2.0 mm |
|
箔デコイラー: |
2個 |
|
箔デコイラーの長さ: |
1350 mm |
|
箔デコイラーの直径 範囲: |
Ø480 〜 520mm |
|
最大イム コイル重量: |
750 KG |
|
圧延ローラー: |
2 セット |
|
速度調整モード: |
無段階調整可能 |
|
回転速度: |
0 〜 16 rpm |
|
絶縁デコイラー数: |
2 pcs |
|
絶縁デコイラー: |
1350mm |
|
絶縁デコイラーシャフト: |
拡張可能（空気圧開閉アクション） |
|
プログラミングタイプ: |
PLC |
|
タッチスクリーン: |
10インチ（254mm） |
|
カウント範囲: |
0 〜 9999.9 |
|
巻線電力: |
22KW |

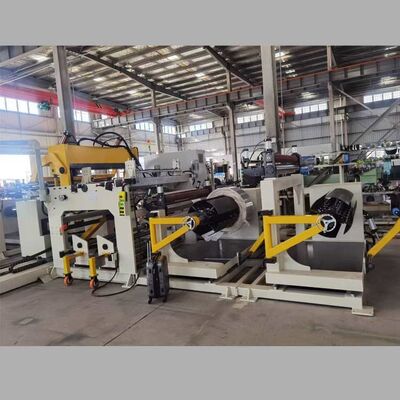

図1：銅箔巻線機BRJ1300-2の正面図

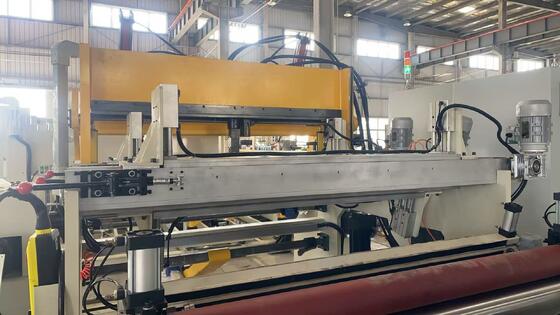

図2：銅箔巻線機BRJ1300-2の研削ユニット
