LV変圧器箔シートワインダー銅箔巻線機
銅箔巻線機BRJ600-2の説明
Copper箔巻線機BRJ600-2は変圧器コイルやその他の類似製品を作るために、銅箔とアルミ箔の両方を巻くことができるプロ仕様の巻線機です。2つの箔デコイラーと2つの絶縁デコイラーを備えており、銅箔巻線機は1つまたは2層の箔と1つまたは2層の絶縁紙を一度に保持できます。銅箔巻線機は、箔とバスバーを一緒に溶接するためのTIG溶接ユニットが付属しています。 Wタッチスクリーン とPLC制御システム, 銅箔巻線機は非常に簡単に操作できます。
クイックd詳細銅箔巻線機BRJ600-2
技術的なparameters 銅箔巻線機BRJ600-2
銅箔巻線機BRJ600-2の典型的な標準仕様 以下に示されていますそして、銅箔巻線機はまた、要求に応じて製造することもできます。箔幅:200〜600mm
|
最大 |
imum |
|
完成コイルOD:Ø 8 |
箔デコイラー完成コイル形状:楕円形、円形、長方形 |
|
導体箔材料OD.: |
Ø |
|
1,000mm |
箔デコイラー導体箔材料ID.:Ø |
|
500mm |
箔デコイラー数 |
|
: 2個 |
巻線マンドレルサイズ: 80×80×9 |
|
50 mm |
電力:11kw最大巻線速度: |
|
26rpm |
溶接モード: |
|
TIG |
絶縁デコイラー数: |
|
2個 |
絶縁デコイラーシャフト: |
|
拡張可能（空気圧開閉アクション） |
エンドフィルストリップフィーダー: |
|
6個 |
エッジアライメントシステム: |
|
光電センシング |
制御システム: |
|
PLC |
ユーザーインターフェース: |
|
10インチ（254mm）タッチスクリーン |
カウント範囲: |
|
0 |
~ |
|
9999.9 |

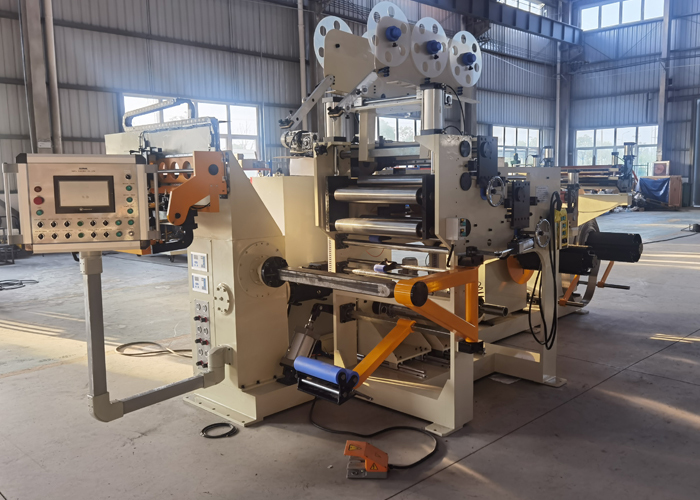

図1：銅箔巻線機BRJ600-2の正面図図2：銅箔巻線機BRJ600-2の絶縁デコイラー |
