自動導体アルミニウム箔および銅箔巻線機、冷間圧接および1セットの箔デコイラー付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | フィルム巻き機 | 機能: | ローリングホイルの導体 |
|---|---|---|---|
| 薄膜の厚さ: | 0.2 | 3.0mm | ホイルのdecoiler: | 1セット |
| 溶接: | 冷たい圧接 | モーター: | 5.5kw |
| 機械の色: | 要求通り | 保証期間: | 12ヶ月 |
| ハイライト: | 自動銅製紙巻き機,導体箔巻線機,アルミニウム箔巻線機 |
||
オートマティック・コンダクター アルミホイールと銅ホイール巻き機
記述銅製のホイール巻き機BRJ200
BRJ200は,トランスフォーマーコイルおよびその他の類似製品を巻き込むためのプロフェッショナル・ホイールホイールローダーです.この種のホイール巻き機は,1つのホイールデコイラーで提供されています2つの保温紙脱巻き機で,銅製の保温紙の巻き機は,1つまたは2つの保温紙を一度に巻きることができます.冷圧溶接器で銅ホイル巻き機は,バスバーとホイルを一緒に溶接することができます.銅ホイル巻き機は,機械のすべての動作が正確であることを保証するサーボモーターで駆動されます.フィルム巻き機は,PLC制御システムで提供されていますHMI を使えば,銅ホイル巻き機は簡単に操作できます.
メインc反対者銅製のホイール巻き機BRJ200
1メインフレーム
2. フィルム導体デコイラー
3ローラー
4巻き込み装置
5隔熱デコイラー
6光電感センサー
7冷圧溶接装置
8パネウマ・ユニット
技術的なpアラメーター銅製のホイール巻き機BRJ200
BRJ200の典型的な標準仕様は下記に示されており,銅製のホイール巻き機も要求に応じて製造できます.
| フィルム最大幅: | 200mm |
| 完成したコイルOD (バスバーを除く): | Ø 600mm |
| 完成したコイルOD (バスバーを含む): | Ø 700mm |
| 完成したコイル形状: | 円,円形,長方形など |
| 導体材料: | 銅またはアルミニウムストライプ |
| 厚さ: | 0.2~2.0mm |
| アル 薄膜厚さ: | 0.3~3.0mm |
| フィルム材料のID: | Ø 500mm |
| フィルム材料 OD: | Ø 最大 1000mm |
| フィルムデコイラー番号: | 1個 |
| 薄膜脱コイル長さ: | 250mm |
| フィルムデコイラー拡張範囲: | Ø 420 ~ 520mm |
| 最大コイル重量: | 750kg |
| 修正モード: | 光電感センサー |
| 隔熱紙のデコイル番号: | 1セット |
| 断熱紙コイル OD: | Ø 最大400mm |
| 断熱紙コイルのID: | Ø 76mm |
| 隔熱デコイル幅 | 250mm |
| 断熱紙のデコイルシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 巻き込み速度: | 0 ~ 60回転/分 |
| サーボモーターの巻き込み力: | 5.5kw |
| 溶接装置: | 冷熱溶接 |
| 制御システム: | PLC |
| 操作インターフェース: | タッチスクリーン |

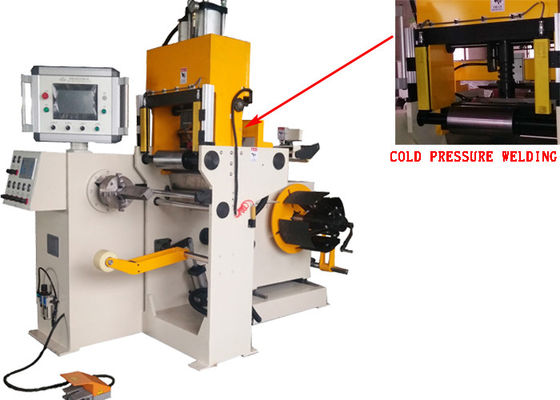

図1: 銅製ホイル巻き機BRJ200の全景
図2 銅製ホイール巻き機BRJ200の裏目
