原子炉の銅製のホイールを巻く機械
記述銅ホイル巻き機BRJ600-2-2
BRJ600-2-2は 原子炉のコイル用のプロの機器です 2つのコイルを外す装置がありますこのタイプの銅ホイル巻き機は 銅ホイルとアルミホイルの両方の 1 つまたは 2 つの層を巻きることができます. 銅製ホイル巻き機は,鉄コアをクランプするための2つのチャックで備えられ,電導ホイルは鉄コアに直接巻き込まれる. PLCとHMIにより,銅ホイル巻き機は,スムーズな動作を特徴としています簡単に操作し,高度に自動化されています.
早くdエタイルBRJ600-2-2 の銅製ホイール巻き機
技術的なpアラメーター銅ホイル巻き機BRJ600-2-2
BRJ600-2-2の典型的な標準仕様は下記に示されており,ホイール巻き機も要求に応じて製造することができます.
| 薄膜の幅: | 250 ~ 600mm |
| マックス 完成 コイルオーダー: | Ø800mm |
| 導体帯の材料: | 銅またはアルミニウム |
| アル ストライプ厚さ: | 0.3~3.0mm |
| C ストライプ厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 2個 |
| 薄膜脱コイル長さ: | 650mm |
| フィルムデコイラー拡張範囲: | Ø420 ~ 520mm |
| 最大コイル重量: | 1,000KG |
| モーターパワー: | 11kw |
| マックス 巻き込み速度: | 26回転/分 |
| 溶接システム: | TIG |
| 隔熱デコイル番号: | 2個 |
| 隔熱デコイル幅: | 650mm |
| 隔熱デコイラーシャフト: | パネマティック・オープン/クローズ・アクション |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

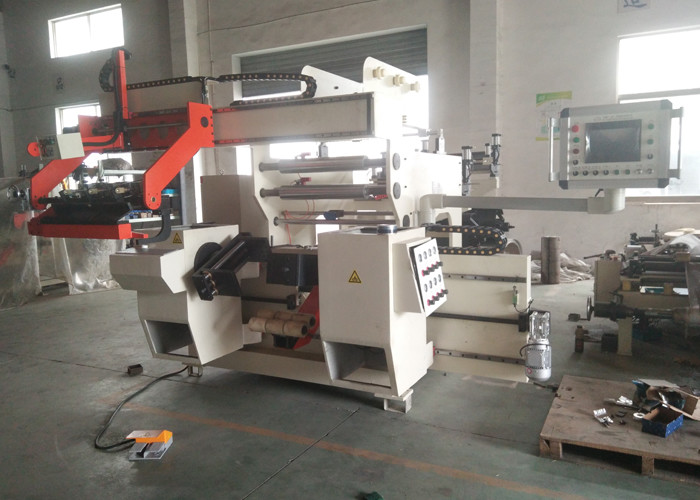

図1: BRJ600-2-2 の銅製のホイール巻き機の正面図
図2:銅製のホイール巻き機BRJ600-2-2のホイール脱巻き機
