オートマティックリアクター 銅製フィルム巻き機 フィルムストライプ巻き機
BRJ400-2-2 の銅製ホイール巻き機の説明
BRJ400-2-2は,原子炉用薄膜巻き機の一種である.銅薄膜巻き機には,2つの薄膜脱巻き機と2つの隔熱脱巻き機が備わっており,銅ホイル巻き機は,ホイルの1層か2層と,隔熱紙の1層か2層を処理することができます.銅製のホイール巻き機は,鉄芯を固定するための2つのチェックを備え,ホイールが直接コアに巻き込まれる.PLCとHMIによって,銅ホイル巻き機は,スムーズな動作を特徴としています高自動化と簡単な操作など
技術パラメータ銅製ホイール巻き機BRJ400-2-2
BRJ400-2-2の典型的な標準仕様は下記に示されており,要求に応じて製造することもできます.
| 最大のフィルム幅: | 400mm |
| 最大回転直径: | Ø600mm |
| コイル形: | 円形,丸い,長方形 |
| 導体材料: | 銅/アルミ製のフィルム |
| 薄膜の厚さ: | 0.3・3.0mm |
| 厚さ: | 0.2 〜2.0 mm |
| フォイルロールID: | 500mm |
| フィルムデコイル番号: | 2セット |
| フィルムデコイラー拡張範囲: | Ø420~520mm |
| フィルムデコイラー最大容量: | 750kg |
| 巻き込み速度: | 0~35回転/分 |
| 巻き込み力: | 8KW |
| 軸柄: | 2つのチャック |
| 断熱軸: | 2セット |
| 最大隔離層ロール OD: | Ø400mm |
| 隔離層ロールID: | Ø76mm |
| 隔熱層の幅: | ≤450mm |
| 計測範囲: | 00.0~9999. オーケー9 |

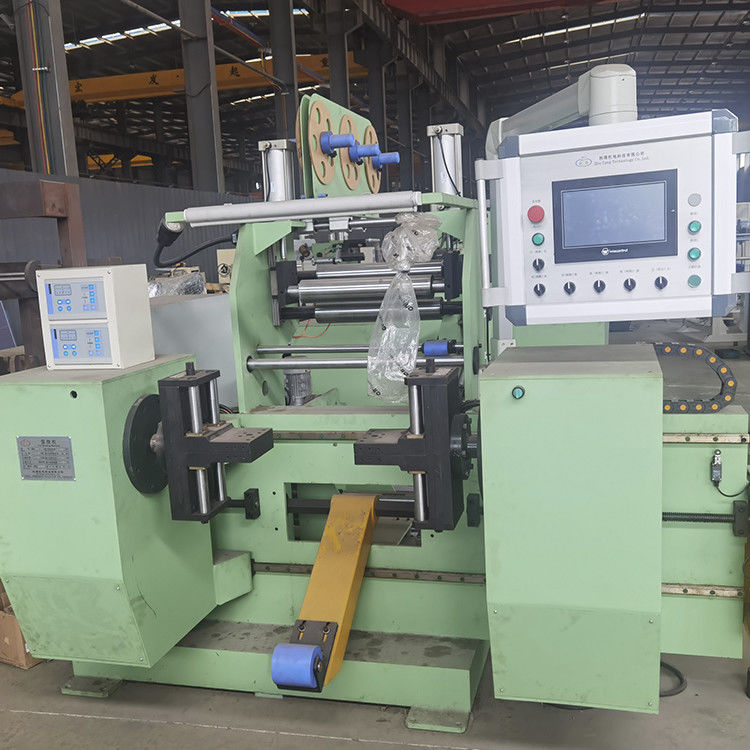

図1: BRJ400-2-2 の銅製ホイル巻き機の正面観
図2: BRJ400-2-2 の銅製ホイール巻き機の裏目
