2つのデコイラーフィルムワインダーオートマティック銅製のフィルム巻き機
記述フィルム巻き機BRJ300-2
BRJ300-2は,乾燥型トランスフォーマーコイルを巻き込むための特殊な導体型ホイル巻き機である.ホイル巻き機は,銅ホイルとアルミホイルの両方を巻きることができます.TIG 溶接装置で2つのホイール脱コイルと2つの隔熱脱コイルで,銅ホイル巻き機は,ホイルの1つまたは2つの層を巻き,隔熱紙の1つまたは2つの層を一度に巻きることができます.銅製ホイル巻き機は,PLC制御システムとHMIを備えており,銅製ホイル巻き機を操作しやすくします.
メインc反対者銅製ホイル巻き機BRJ300-2
1鋼鉄のメインストーム
22つのホイールデコイラー
32つのホイルフィッダー
4押すローラー
5巻き込み装置
6PLCベースの制御システム
7パネウマティックシステム
8. TIG 溶接装置
技術的なpアラメーター銅製ホイル巻き機BRJ300-2
BRJ300-2の典型的な標準仕様は下記に示されており,銅製のホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 100~300mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルム・デコイラー: | 2個 |
| 薄膜脱コイル長さ: | 350 mm |
| フィルムデコイラー直径範囲: | Ø400 ~ 520mm |
| 最大コイル重量: | 750kg |
| 圧縮ロール: | 2セット |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| ローリングパワー: | 5.5KW |
| 隔熱デコイル番号: | 2個 |
| 隔熱デコイル長さ: | 350mm |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| プログラミングタイプ: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| 数える範囲: | 0 ~ 99999 |

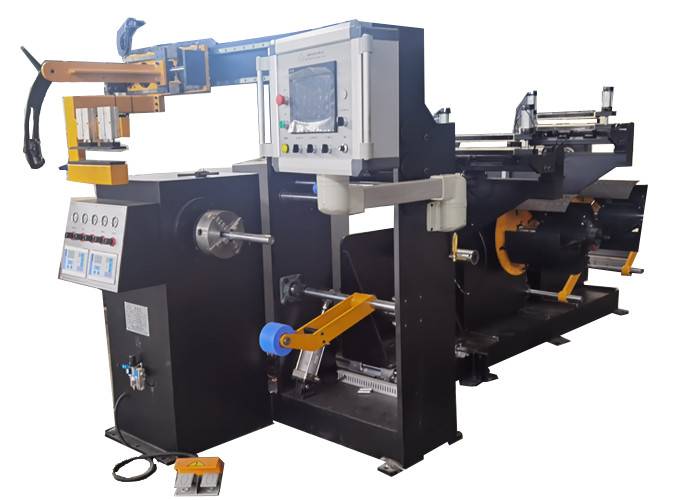

図1: BRJ300-2 の銅製ホイール巻き機の正面図
図2:銅製のホイール巻き機BRJ300-2の隔熱デコイラー
