自動 銅製 フィルム 巻き込み 機械 巻き込み 2 層 フィルム
紹介銅製ホイール巻き機BRJ1600-2
BRJ1600-2は,プロフェッショナルな電導ホイル巻き機である.銅ホイール巻き機は,鋳造樹脂トランスフォーマーやその他の類似製品のためのホイールコイルを作るために,銅ホイールとアルミホイールの両方を巻きることができます2つのホイル脱コイルと2つの隔熱脱コイルで,銅ホイル巻き機は,1つまたは2つの層のホイルと1つまたは2つの層の隔熱紙を同時に巻きることができます.銅ホイル巻き機はホイルとバスバーを一緒に溶接することができます. HMIとPLC制御システムにより,銅ホイル巻き機は簡単に操作できます.
特徴銅製ホイール巻き機BRJ1600-2
主要な構成要素銅製ホイール巻き機BRJ1600-2
テクニカルパラメータ銅製ホイール巻き機BRJ1600-2
BRJ1600-2の典型的な標準仕様は下記に示されており,銅製のホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1600mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø400 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| エッジアライナメントシステム: | 光電感センサー |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 9000Kg |
| サイズ (L x W x H): | 5800 x 3050 x 2500mm |

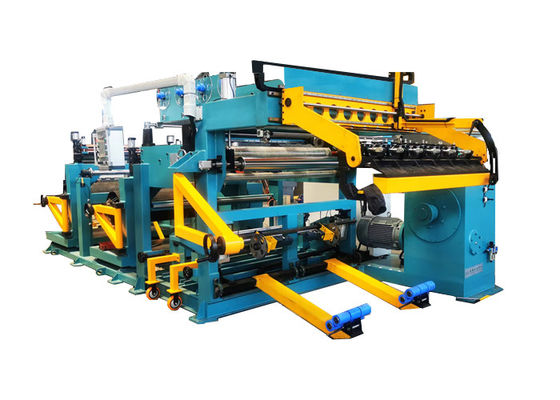

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2: BRJ1600-2 の TIG 溶接装置
