| 製品名: | フィルム巻き機 | 使用: | 巻くホイルのコイル |
|---|---|---|---|
| コンダクター ホイル: | 銅とアルミニウム | ホイルのdecoiler: | 2セット |
| モーターパワー: | 22KW | 回転速度: | 16 RPM |
| 機械の色: | 頼まれたように | 保証期間: | 12ヶ月 |
| ハイライト: | PLC制御の銅ホイール巻き機,ワインダー 銅製のホイール巻き機,TIG ウェルディング 銅ホイル巻き機 |
||
銅ホイル巻き機 TIG 溶接 PLC制御巻き機
BRJ1400-2 の銅製ホイール巻き機の説明
BRJ1400-2は,導体型ホイール巻き機の一種である.銅ホイール巻き機は,銅ホイールとアルミホイールの両方を巻きることができます.銅製のホイール巻き機は,ホイール1つまたは2つの層と1つまたは2つの層の保温紙を巻きることができます. TIG 溶接ユニットで,銅製ホイル巻き機はバスバーとホイルを溶接することができます. PLC コントロールシステムとHMIにより,銅製ホイル巻き機は非常に簡単に操作できます.
主要な成分銅製ホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3フィルム・デコイラー
4隔熱デコイラー
5. 末尾のフードリング・ストライプ,
6洗浄システム
7切断システム
8薄膜を剥削するシステム
テクニカルパラメータ銅製ホイール巻き機BRJ1400-2
BRJ1400-2の典型的な標準仕様は下記に示されており,銅製のホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1400mm |
| マックス 完成 コイルオーダー: | Ø1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø480 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 修正精度: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 8000キロ |
| サイズ (L x W x H): | 5800 × 2850 × 2500mm |

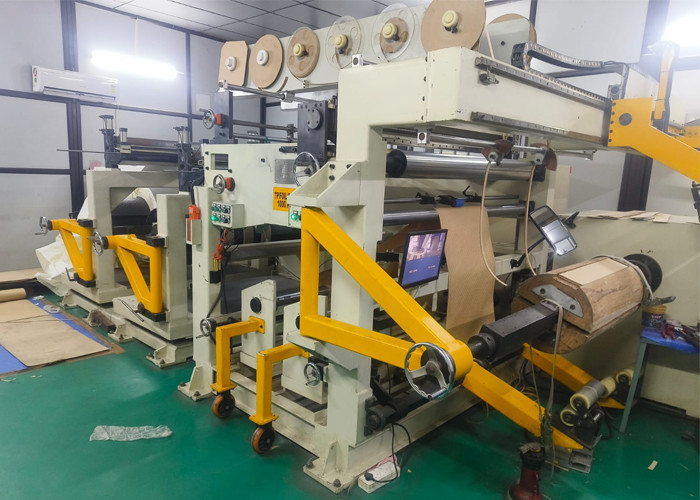

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2 銅製ホイール巻き機BRJ1600-2の隔熱デコイラー
