導体ホイールウィンドラー 自動ic 低電圧の銅ホイル巻き機
記述銅製ホイール巻き機BRJ1200-2
低電圧トランスフォーマー銅ホイール巻き機BRJ1200-2は,プロの導体ホイール巻き機である.ホイール巻き機は,銅ホイールとアルミホイールの両方を巻きることができます.2つのフィルムデコイルで銅製ホイール巻く機械は,1~2層のホイール巻くことができる.銅製ホイール巻く機械は0.2mmから3.0mmの厚さのホイール巻くことができる.ホイール巻く最大幅は1200mmである.PLCとHMIで銅ホイル巻き機は非常に簡単に操作できます.
主要な成分銅製紙巻機からBRJ1200-2
テクニカルパラメータ銅製紙巻機からBRJ1200-2
BRJ1200-2の典型的な標準仕様は下記に示されており,銅製のホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 200~1,200mm |
| マキシナム・ワンド・コイル OD: | Ø1,000mm |
| 導体材料: | 銅またはアルミニウムフィルム |
| アル 薄膜厚さ: | 0.3〜3.0mm |
| 厚さ: | 0.2〜2.0mm |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー拡張範囲: | Ø 420~520mm |
| ローリングパワー: | 22KW |
| 溶接モード: | TIG |
| 切断モード: | 電動ローリングシール |
| 隔熱デコイル: | 2個 |
| 終盤のフード: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0から999まで9 |

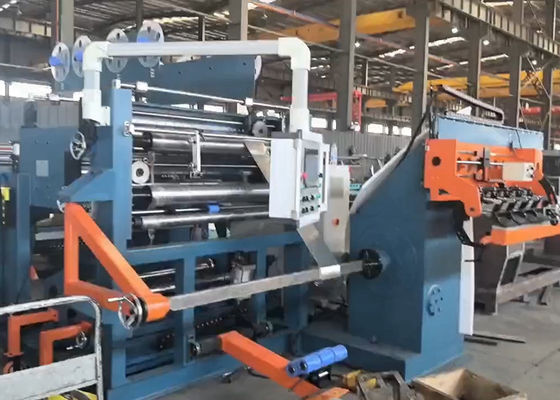

図1: BRJ1200-2 の銅製ホイール巻き機の横からの眺め
図2: BRJ1200-2 の銅製ホイール巻き機の裏目
