箔シートワインダー変圧器銅箔巻線機
銅箔巻線機BRJの説明700
銅箔巻線機BRJ700は、専門的な導体箔ワインダーです。この箔巻線機は、主に銅箔またはアルミ箔を巻いて箔コイルを作るために使用されます。この種の巻線箔コイルは、モールド変圧器やその他の類似製品を作るために使用できます。1セットの箔デコイラーを使用すると、銅箔巻線機は1層の銅箔またはアルミ箔を巻くことができます。2つの絶縁デコイラーを使用すると、銅箔巻線機は1層または2層の絶縁紙を巻くことができます。銅箔巻線機には、TIG溶接ユニットが1セット付属しています。TIG溶接ユニットを使用すると、銅箔巻線機は箔とバスバーを一緒に溶接できます。銅箔巻線機には、PLCとHMIも付属しています。銅箔巻線機は、低速始動、スムーズな運転、簡単な操作などを特徴としています。
クイックdetail銅箔巻線機についてBRJ700
技術的パラメータ銅箔巻線機BRJについて700
銅箔巻線機BRJ700の典型的な標準仕様を以下に示します。銅箔巻線機は、要求に応じて製造することもできます。
| 箔幅: | 200〜700mm |
| 最大完成コイル外径: | Ø800mm |
| 完成コイル形状: | 楕円形、円形、長方形など |
| 導体箔材料外径: | Ø1,000mm、最大 |
| 導体箔材料内径: | Ø500mm |
| 箔デコイラー数: | 1個 |
| 箔デコイラーの長さ: | 750mm |
| 巻線シャフトサイズ: | 80×80×1050mm |
| 溶接モード: | TIG |
| 絶縁デコイラー数: | 2セット |
| 絶縁デコイラーシャフト: | 拡張可能（空気圧開閉アクション） |
| エンドフィルストリップフィーダー: | 6個 |
| エッジアライメントシステム: | 光電センシング |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ（254mm）タッチスクリーン |
| 計数範囲: | 0〜9999.9 |

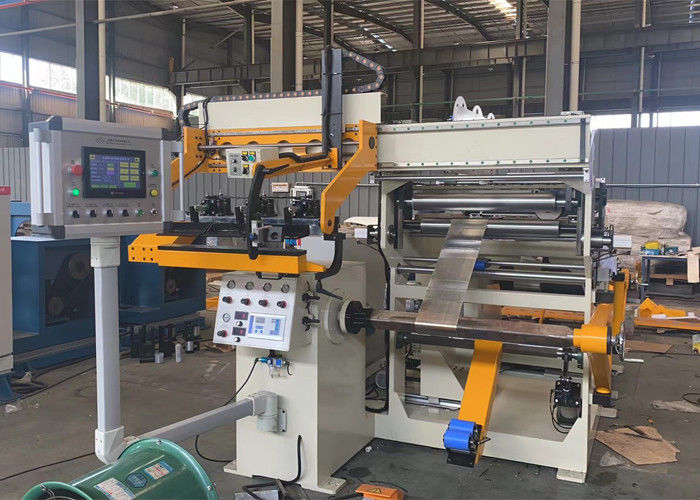

図1：銅箔巻線機BRJ700の正面図
図2：銅箔巻線機BRJ700の背面図
