記述銅製ホイール巻き機BRJ300
銅ホイール巻き機BRJ300は,電導ホイールを巻き用するプロの巻き機の一種である.薄膜巻き機は,薄膜の1層と隔熱紙の1つまたは2つの層を巻き用することができますフレームは,最大幅300mmの銅またはアルミニウムフレームであることができます. 冷圧溶接装置で,フレーム巻き機は,異なる電導体を一緒に溶接することができます.機械は,銅製フィルムと銅製バスバーまたはアルミ製フィルムとアルミ製バスバーだけでなく溶接することができます銅ホイルとアルミニウムバスバーまたはアルミニウムホイルと銅バスバーが一緒である.ホイル巻き機には1つのホイル脱コイルが備わっています.内部直径 500mm,最大外直径 1000mm の電導ホイルの配置に適しています..
メインc反対者銅製ホイール巻き機BRJ300
1メインフレーム
2. 薄膜脱コイル機
3フィルムフィッダー
4押すローラー
5主回転装置
6PLCベースの制御システム
7パネウマティックシステム
8冷熱溶接
技術的なpアラメーター銅製ホイール巻き機BRJ300
BRJ300の典型的な標準仕様は以下のとおりである.銅製のホイール巻き機も要求された
| 薄膜の幅: | 100 mm 300 mm |
| 完成したコイル形状: | 円形,丸形,長方形 |
| 導体材料: | 銅またはアルミニウムフィルム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 1セット |
| フィルムデコイラー拡張範囲: | Ø400 ~ 520mm |
| 最大コイル重量: | 750kg |
| ストレージモード: | パネム |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| 隔熱デコイル番号: | 2pc |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 制御システム: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| 数える範囲: | 0 ~ 99999 |

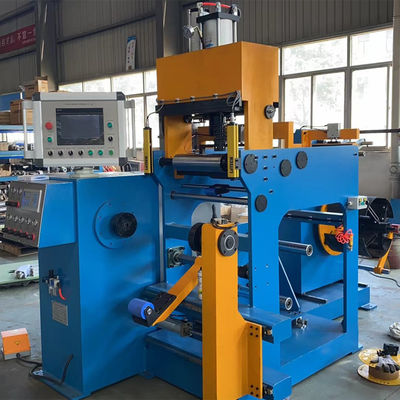

図1: BRJ300-2 の銅製ホイール巻き機の正面図
図2 銅製ホイル巻き機BRJ300-2の冷圧溶接装置
