自動風力ホイルウインダー TIG 溶接銅製のフィルム巻き機
紹介銅製ホイール巻き機BRJ1600-2
BRJ1600-2は,重用型ホイル巻き機である.ホイル巻き機は,ホイル巻きをホイル巻きして鋳粉変形器やその他の類似製品を作ることができます.フィルム巻き機によるフィルムローンは,銅フィルムとアルミフィルムの両方になることができます銅製のホイール巻き機は,ホイール脱コイル器の2セットと,隔熱脱コイル器の2セットを備えています.薄膜巻き機に薄膜の1層か2層,隔熱紙の1層か2層を巻き込む. 銅製ホイル巻き機械は,ホイルとバスバーを一緒に溶接するためのTIG溶接ユニットも用意されています. HMIにより,銅製ホイル巻き機械を操作することは非常に簡単です.
特徴銅製ホイール巻き機BRJ1600-2
主要な構成要素銅製ホイール巻き機BRJ1600-2
テクニカルパラメータ銅製ホイール巻き機BRJ1600-2
BRJ1600-2の典型的な標準仕様は下記に示されていますが,銅製のホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1600mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø400 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| エッジアライナメントシステム: | 光電感センサー |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 9000Kg |
| サイズ (L x W x H): | 5800 x 3050 x 2500mm |

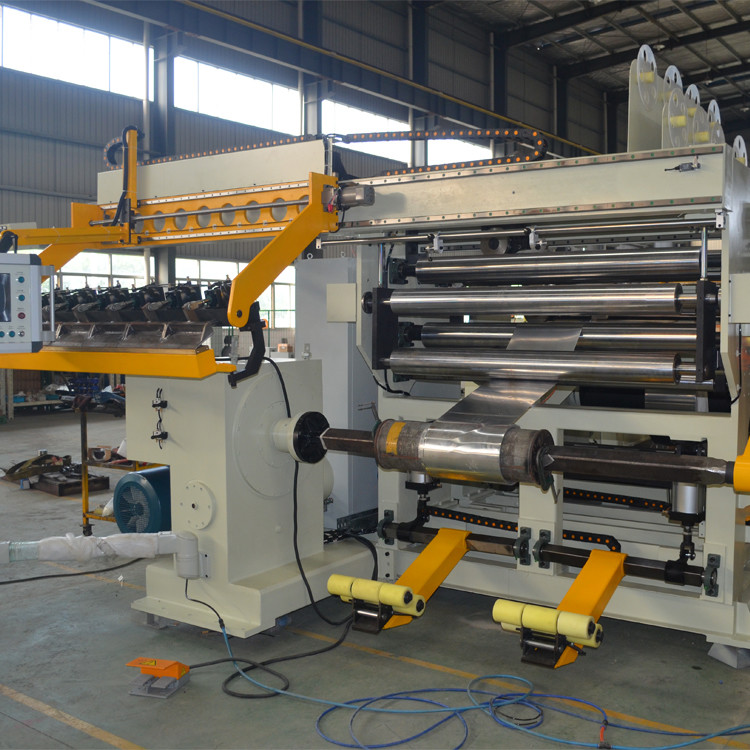

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2: BRJ1600-2 の TIG 溶接装置
