オートマティック・コンダクター・ホイール・ウインダー 2層銅製のフィルム巻き機
BRJ1400-2 の銅製ホイール巻き機の説明
BRJ1400-2は,特殊な巻き装置である.この種の巻き機は,銅製のフィルムとアルミニウム製のフィルムの両方を巻きることができます.これらのロープホイルコイルは,鋳粉樹脂変換機や他の類似製品に使用することができます.. 2つのホイールデコイラーで,銅ホイール巻き込み機は1つまたは2つのホイール層を巻きることができます.銅ホイール巻き込み機は,また,2つの保温脱コイラーで提供されています.フィルム巻き機を作る 断熱紙の1つまたは2つの層を巻きることもできます. 銅製ホイル巻く機械は,バスバーと一緒にホイルを溶接するためのTIG溶接ユニットが備わっています. 銅製ホイル巻く機械は高度な自動化,簡単な操作などがあります.
主要な成分銅製ホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3フィルム・デコイラー
4隔熱デコイラー
5. 末尾のフードリング・ストライプ,
6洗浄システム
7切断システム
8薄膜を剥削するシステム
テクニカルパラメータ銅製ホイール巻き機BRJ1400-2
BRJ1400-2の典型的な標準仕様は下記に示されていますが,要求に応じて製造することもできます.
| 最大 薄膜の幅 | 1400mm |
| マックス 完成 コイルオーダー: | Ø1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø480 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 修正精度: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 8000キロ |
| サイズ (L x W x H): | 5800 × 2850 × 2500mm |

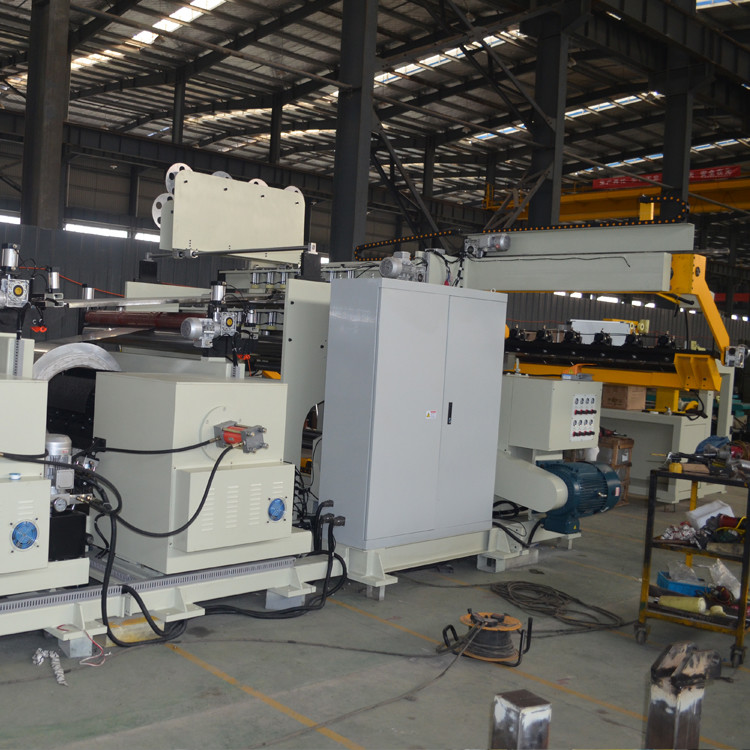

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2 銅製ホイール巻き機BRJ1600-2の隔熱デコイラー
