鉄コア・クラッピング・タイプ・ホイール・ウィンドラー原子炉の銅製紙巻き機
早くdエタイルBRJ800-2-2 の銅製ホイール巻き機
記述BRJ800-2-2 の銅製のホイール巻き機
BRJ800-2-2は,鉄コアクランプ型ホイールワインダーの一種である.この種のホイールワイリングは主に風力炉ホイールコイルおよびその他の類似製品に使用される.銅ホイール巻き込み機械は,両端を駆動するためにダブルサーボモーターを採用2つのチャックは同じトルクを持つことを保証し 2つの駆動ヘッドが同期的に回転することを保証します銅ホイール巻き機は,最大幅800mmの銅またはアルミホイール導体の1つまたは2つの層と隔熱紙の1つまたは2つの層を同時に巻きることができます.. HMI と PLC をベースにした制御システムにより,銅ホイル巻き機は簡単に操作できます.
技術的なpアラメーターBRJ800-2-2 の銅製のホイール巻き機
BRJ800-2-2の典型的な標準仕様は下記に示されていますが,銅製のホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 250 ~ 800mm |
| マックス 完成 コイルオーダー: | Ø850mm |
| 完成したコイル形状: | 円形,長方形,円形 |
| 導体ホイール材料: | 銅またはアルミニウムフィルム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 2セット |
| フィルム・デコイラー直径: | Ø 480 ~ 520mm |
| 最大コイル重量: | 1,000KG |
| モーターパワー: | 11KW |
| 巻き込み速度: | 0 ~ 24 回転/分 |
| 溶接システム: | TIG |
| 隔熱デコイル番号: | 2セット |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチタッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

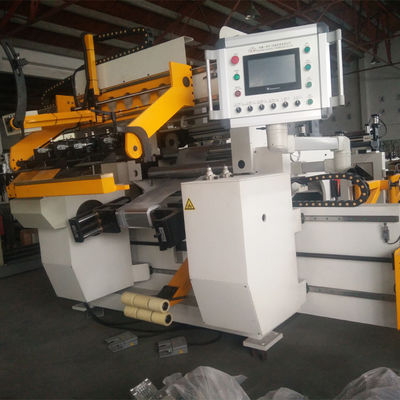

図1: BRJ800-2-2 の銅製ホイール巻き機の正面
図2: BRJ800-2-2 の銅製ホイール巻き機の裏目
