オートマティック 薄膜巻き機低電圧トランスフォーマー 銅製ホイール巻き機
BRJ600の銅製ホイール巻き機の説明
BRJ600は,主に低電圧鋳造樹脂トランスフォーマーコイルやその他の類似製品を作るために銅製紙またはアルミニウム製紙を巻き込むために使用される特別なホイールローダーです.銅ホイル巻き機は,ホイルデコイラーの一組で,銅ホイルまたはアルミホイルの一層を巻きることができます銅ホイル巻き機は,2つの隔熱脱巻き器で備えられ,隔熱紙の1層または2層を巻きることができます.銅ホイル巻き機は,バスバーとホイルを一緒に溶接することができます. 銅ホイル巻き機の色はカスタマイズできます. PLCとHMIにより,銅ホイル巻き機は簡単に操作できます.
早くdエタイル銅製紙巻機からBRJ600
テクニカルパラメータ銅製ホイール巻き機BRJ600
BRJ600の典型的な標準仕様は下記に示されていますが,銅製のホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 200~600mm |
| マックス 完成したコイル | Ø800mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料 OD: | Ø1,000mm 最大 |
| 導体ホイール材料のID: | Ø500mm |
| フィルムデコイラー番号: | 1pc |
| 薄膜脱コイル長さ: | 650mm |
| ワイリングシャフトのサイズ: | 80×80×950mm |
| 溶接モード: | TIG |
| 隔熱デコイル番号: | 2セット |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 終盤のフード: | 6個 |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0から999まで9 |

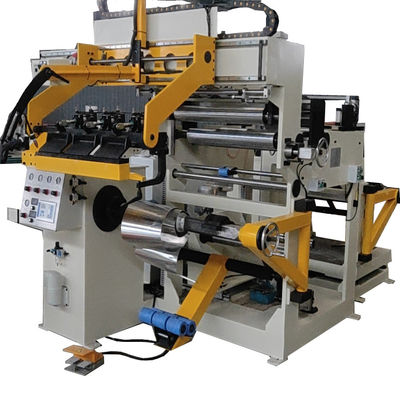

図1: BRJ600 の銅製のホイール巻き機の正面観
図2: BRJ600 の 銅 フィルム の 巻き込み 機械 の 後ろ の 見方
