自動風紙機2層の銅製紙巻き機
紹介銅製ホイール巻き機BRJ1600-2
BRJ1600-2は重用電導ホイールホイールホイール機で,主に鋳脂トランスフォーマー・コイル等を風動する.フィルム巻き機によってロープは,銅フィルムまたはアルミフィルムです銅製ホイル巻き機は,2つのセットのホイル脱コイルと2つのセットの保温脱コイルで,1つまたは2つの層の電導ホイルと1つまたは2つの層の保温紙を巻きることができます.TIG 溶接装置でローリング時,ローリングの位置を修正する光電センサーにより,ローリングは整然と保たれる.銅ホイール巻き機の制御システムは,PLCに基づいています. タッチスクリーンで,銅製ホイル巻き機を操作するのは非常に簡単です.
特徴銅製ホイール巻き機BRJ1600-2
主要な構成要素銅製ホイール巻き機BRJ1600-2
テクニカルパラメータ銅製ホイール巻き機BRJ1600-2
BRJ1600-2の典型的な標準仕様は下記に示されていますが,銅製のホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1600mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø400 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| エッジアライナメントシステム: | 光電感センサー |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 9000Kg |
| サイズ (L x W x H): | 5800 x 3050 x 2500mm |

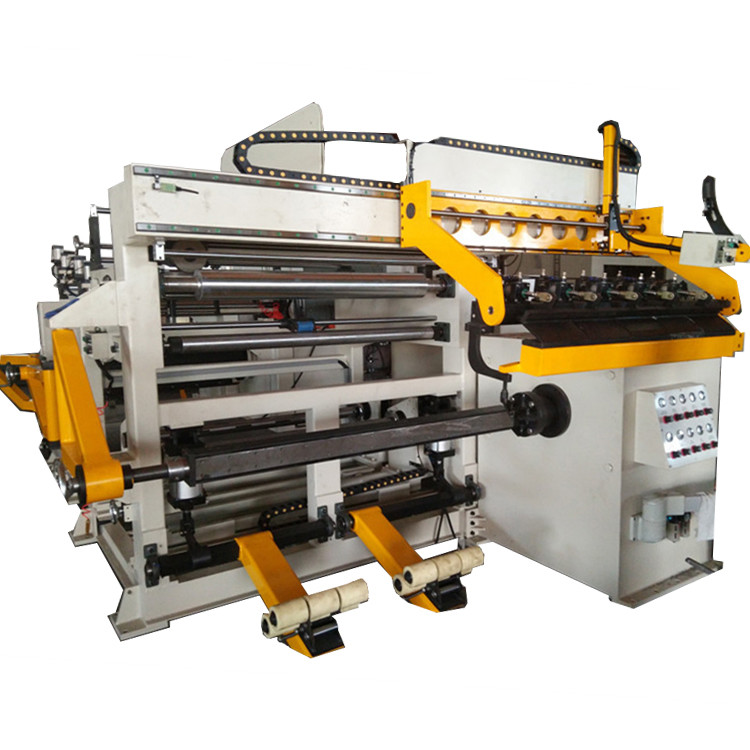

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2: BRJ1600-2 の TIG 溶接装置
