| 製品名: | フィルム巻き機 | 使用: | 巻くホイルのコイル |
|---|---|---|---|
| コンダクター ホイル: | CU/Alのストリップ | ホイルのdecoiler: | 2セット |
| モーターパワー: | 22KW | 風速: | 18のrpm |
| 機械の色: | 要求通り | 保証期間: | 12ヶ月 |
| ハイライト: | 銅製のホイール巻き機 18 RPM,鋳樹脂トランスフォーマー 銅製フィルムウインダー,調節可能な銅ホイル巻き機 |
||
高効率の銅葉巻巻き込み機 鋳型樹脂トランスフォーマーを作る
BRJ1400-2 の銅製ホイール巻き機の説明
銅ホイル巻き機は,プロの導体フィルム巻き機の1つです. ホイル巻き機BRJ1400-2最大高さ1400mmの銅またはアルミニウムホイルコイルを巻くために使用できます.これらのロープホイルコイルは,鋳粉樹脂変形器やその他の類似製品を作るためのものです.銅ホイル巻き機は,2つのホイルデコラーと2つの隔離デコラーで装備されています溶接機が1つまたは2つの層の銅葉片やアルミ葉片と1つまたは2つの層の保温紙を扱うようにする.銅ホイル巻き機は,バスバーと一緒に導体ホイルを溶接することができますさらに,銅ホイル巻き機は,ホイルデコイラー拡張範囲などの要求に応じてカスタマイズすることができます.通常,ホイルデコイラー拡張範囲は420mmから520mmです.内部直径 500mm の電導ホイルに適しています制御システムは,PLCをベースにしています. 銅ホイル巻き機は,ゆっくりと起動し,スムーズに動作し,操作が簡単です.
主要な成分銅製ホイール巻き機BRJ1400-2
1鋼製のメインフレーム
2. 22kwのモーター
3. 薄膜脱線機
4隔熱デコイラー
5端を詰め込むストリップフィッダー
6洗浄システム
7切断システム
8. 薄膜脱磨システム
テクニカルパラメータ銅製ホイール巻き機BRJ1400-2
BRJ1400-2の典型的な標準仕様は下記に示されていますが,要求に応じて簡単に変更できます.
| 最大 薄膜の幅 | 1400mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 導体材料 OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2個 |
| フィルム・デコイラー直径: | 調整範囲 Ø400 ~ 520mm |
| 最大コイル重量: | 2,000KG |
| 溶接モード: | TIG |
| 切断モード: | ローリングシール |
| 隔熱デコイル番号: | 2個 |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 修正精度: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| 総重量: | 8000キロ |
| サイズ (L x W x H): | 5800 × 2850 × 2500mm |

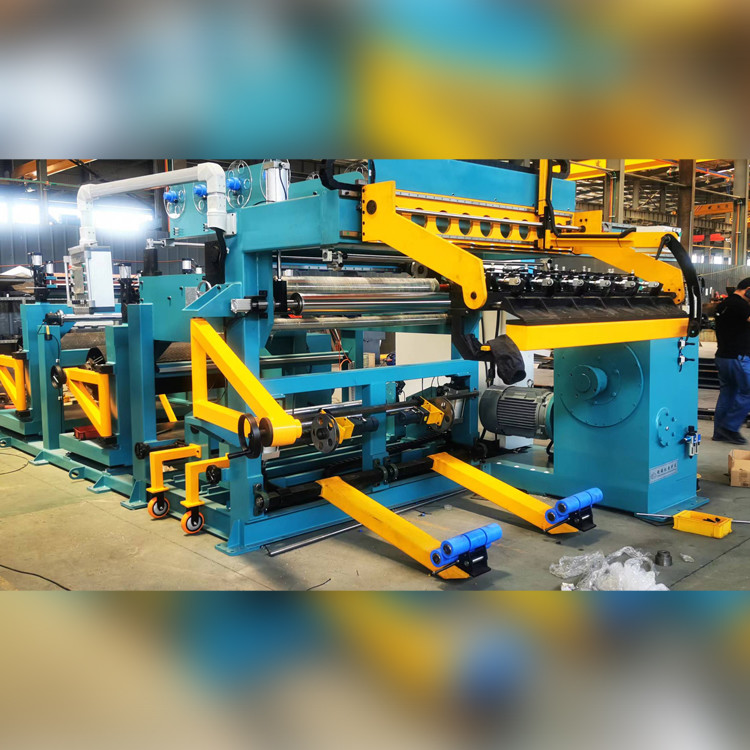

図1: BRJ1600-2 の銅製ホイール巻き機の正面図
図2 銅製ホイール巻き機BRJ1600-2の隔熱デコイラー
