変圧器を作るための自動巻くホイルのコンダクターの銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ800-2の記述
銅ホイルのウィンド マシーンBRJ800-2はホイルのコイルの異なった指定ための1つの専門ホイルのコンダクターの巻取り機である。これらのコイルは変圧器および他の同じようなプロダクトで使用することができる。この種類の銅ホイルのウィンド マシーンは2ホイルのdeciolersを与えられ、銅ホイルのウィンド マシーンを作る2絶縁材のdecoilers、銅ホイルまたはアルミ ホイルの1-2の層および絶縁材のペーパーの1-2の層を同時に巻く。銅ホイルのウィンド マシーンはまた溶接ホイルおよび母線にティグ溶接の単位を一緒に与えられる。タッチ画面およびPLCの制御システムを使うと、銅ホイルのウィンド マシーンは容易に作動させることができる。
銅ホイルのウィンド マシーンBRJ800-2の速い細部
銅ホイルのウィンド マシーンBRJ800-2の技術的な変数
銅ホイルのウィンド マシーンBRJ800-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 200 | 800mm |
| 最高。OD.傷つけられたコイルの: | 800mm |
| 傷のコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 巻く心棒のサイズ: | 80×80×1150 mm |
| 溶接モード: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材の幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 - 9999.9 |

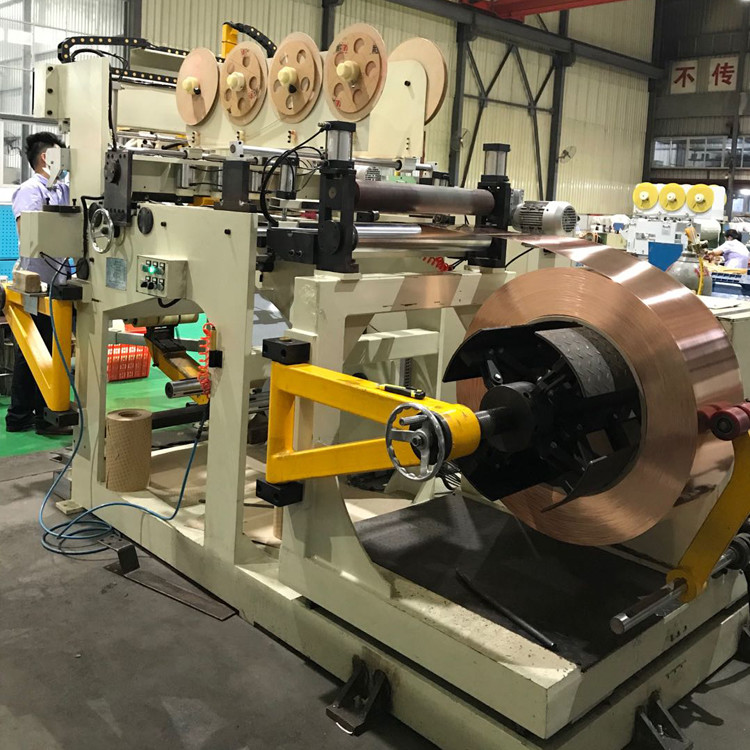

イチジク1:銅ホイルのウィンド マシーンBRJ800-2の正面図
