2つのチャックが付いている高いオートメーション リアクター銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ600-2-2の記述
リアクター ホイルのウィンド マシーンは原子炉の中心部に効率的に巻くホイルのために設計されている専門にされた装置である。この種類の銅ホイルのウィンド マシーンが両方銅ホイルのコンダクターそしてアルミ ホイルのコンダクターを巻くのに使用することができる。1つの鉄心は銅ホイルのウィンド マシーンの2つのチャックによって締め金で止められ、ホイルのコンダクターは中心で直接傷ついている。2つのチャックは2つのサーボ モーターによって運転される、巻くとき同じトルクを保証する。銅ホイルのウィンド マシーンは容易な操作、高いオートメーションを等特色にする。
銅ホイルのウィンド マシーンBRJ600-2-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 250 | 600mm |
| 最高。終了するコイルOD。: | 800mm |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 | 3.0 mm |
| CUのストリップの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | Ø420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 11kw |
| 最高。風速: | 26のrpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 範囲のカウント: | 0 | 9999.9 |

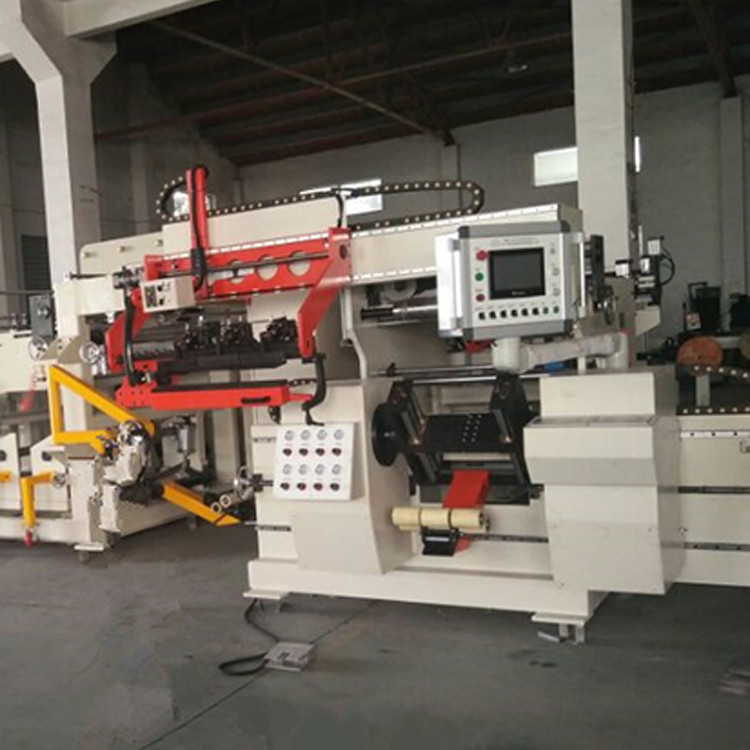

イチジク1:銅ホイルのウィンド マシーンBRJ600-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ600-2-2ホイルのdecoiler
