商品の詳細:
お支払配送条件:
|
| 機械名前: | 変圧器ホイルのウィンド マシーン | 機能: | 巻くホイルのコイル |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 制御システム: | PLC | 表示システム: | タッチ画面 |
| 最高。幅: | 600mm | 速度: | 0～26rpm |
| 力: | 11kw | 保証: | 1年 |
| ハイライト: | 銅箔巻線機600mm幅、TIG溶接自動コイル巻線機、銅箔巻線機600mm,TIG Welding Automatic Coil Winding Machine,Copper Foil Winding Machine 600mm |
||
銅箔巻線機：最大幅600mm、TIG溶接、速度0~26rpm
銅箔巻線機 BRJ600-2 の説明
銅箔巻線機 BRJ600-2 は、銅箔とアルミ箔の両方を使用した自動変圧器コイル製造装置の一種です。銅箔巻線機は主に鋳造樹脂トランスコイル等の製造に使用されます。銅箔巻線機には2つの箔デコイラーと2つの絶縁紙デコイラーが付いており、銅箔巻線機は一度に1層または2層の箔と1層または2層の絶縁紙を巻きます。銅箔巻線機は最大幅600mmの銅箔を巻くことができます。TIG溶接ユニットを備えたフォイル巻線機は、フォイルとバスバーを溶接できます。タッチスクリーンと PLC 制御システムにより、ホイル巻取機の操作は非常に簡単です。低速始動、スムーズな走行、大きなトルクなどが特徴のホイル巻取機です。
素早いd詳細銅箔巻線機 BRJ600-2
テクニカルpパラメータ銅箔巻線機 BRJ600-2
銅箔巻線機 BRJ600-2 の代表的な標準仕様を以下に示しますが、ご要望に応じて製作も可能です。
| 箔幅: | 200～600mm |
| 最大完成コイル外径: | 800mm |
| 完成したコイル形状: | 楕円形、円形、長方形など。 |
| 導体箔材質外径： | 1,000mm、最大 |
| 導体箔材質ID: | 500mm |
| フォイルデコイラー番号: | 2個 |
| フォイルデコイラーの長さ: | 650mm |
| 巻線マンドレルのサイズ: | 80×80×950mm |
| 力： | 11kw |
| 最大巻取り速度： | 26rpm |
| 溶接モード: | ティグ |
| 絶縁デコイラー番号: | 2個 |
| 最大。断熱材の幅: | 650mm |
| 絶縁デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| エンドフィル ストリップ フィーダー: | 6個 |
| エッジアライメントシステム: | 光電センシング |
| 制御システム: | PLC |
| ユーザーインターフェース： | 10インチ (254mm) タッチスクリーン |
| カウントターン範囲: | 0～9999.9 |

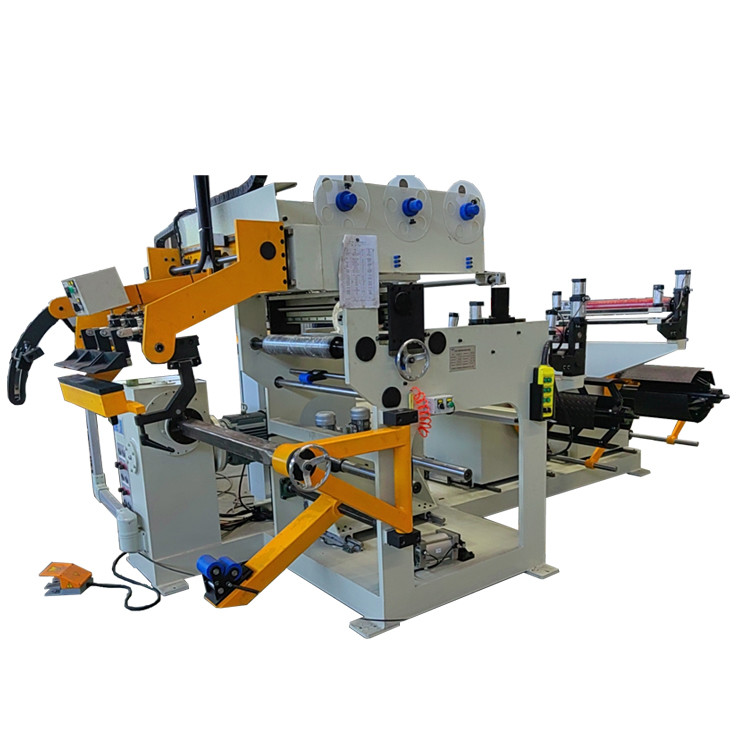

図1：銅箔巻線機 BRJ600-2の正面図
図2：銅箔巻線機BRJ600-2の絶縁デコイラー
