| 機械名前: | 銅ホイルのウィンド マシーン | ホイルの幅: | 100 | 300mm |
|---|---|---|---|
| 絶縁材のdecoiler: | 2 PC | 溶接ユニット: | 冷たい圧接 |
| 銅箔の厚さ: | 0.2 | 2.0mm | アルミ ホイルの厚さ: | 0.3 | 3.0mm |
| モーター力: | 5.5KW | 風速: | 0 | 35rpm |
| 機械色: | 要求される | 保証期間: | 12か月 |
| ハイライト: | 冷間圧接銅箔巻線機、リアクトルコイル箔巻線機,Reactor Coils Foil Winding Machine |
||
リアクトルコイル用冷間圧接銅箔巻線機 BRJ300-2-2
説明銅箔巻線機 BRJ300-2-2
銅箔巻線機BRJ300-2-2はリアクトル箔巻線機の一種です。銅箔巻線機には、サーボモーター、PLC制御システム、冷間圧接ユニット、光電補正ユニット、箔デコイラー、絶縁デコイラーなどが装備されています。銅箔とアルミ箔の両方を巻き取ることができ、リアクトルコイルなどを製造できる自動箔巻取機です。銅箔巻線機は、冷間圧接ユニットを使用して、アルミ箔と銅バスバーを溶接したり、銅箔とアルミバスバーを溶接したりすることができます。すべてのパラメータはタッチスクリーンから入力できます。銅箔巻線機は安全のため非常にゆっくりと巻き始めます。銅箔巻線機の操作は非常に簡単です。
素早いd詳細銅箔巻線機 BRJ300-2-2
主要cコンポーネント銅箔巻線機 BRJ300-2-2
テクニカルpパラメータ銅箔巻線機 BRJ300-2-2
銅箔巻線機 BRJ300-2-2 の代表的な標準仕様を以下に示しますが、ご要望に応じて製作も可能です。
| 最大。ホイル幅: | 300mm |
| 完成したコイル外径。(バスバーを除く): | 500mm |
| 完成したコイル外径。(バスバーを含む): | 600mm |
| 導体箔材質: | 銅またはアルミニウム |
| 銅箔材料の厚さ: | 0.2～2.0mm |
| アルミホイル材料の厚さ: | 0.3～3.0mm |
| 箔材質ID: | Ø 500mm |
| 箔材質外径: | Ø 1000mm、最大 |
| 導体アンコイラー番号: | 2個 |
| 導体アンコイラーの長さ: | 350mm |
| 導体アンコイラーの範囲拡大: | Φ420～520mm |
| 最大コイル重量: | 700kg |
| 整流モード: | 光電センシング |
| クリーニングユニット制御モード | 空気圧 |
| 絶縁紙デコイラー番号: | 2セット |
| 絶縁紙コイル外径： | 最大Ø 400mm |
| 絶縁紙コイルID.: | Ø 76mm |
| 絶縁デコイラー幅 | 350mm |
| 絶縁紙デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| 巻取り速度: | 0～35RPM |
| サーボモーターの巻線電力： | 5.5kw |
| 冷間圧接装置: | 1セット |
| カウント範囲: | 0～9999.9 |

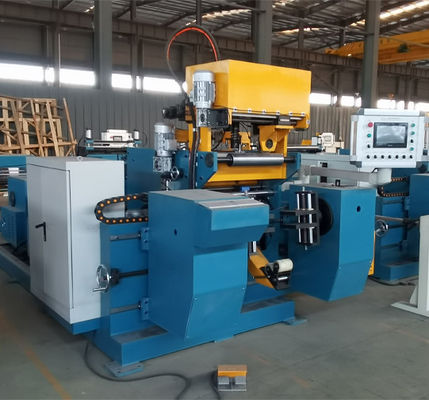

図1：銅箔巻線機 BRJ300-2-2の正面図
図2：銅箔巻線機BRJ300-2-2のカッター
