商品の詳細:
お支払配送条件:
|
| 製品名: | 銅ホイルのウィンド マシーン | 最高。ホイルの幅: | 300mm |
|---|---|---|---|
| 最大。巻取り速度: | 35のrpm | ホイルの厚さ: | 0.2 | 3.0mm |
| パワー消費量: | 5.5KW | 電源: | AC380V 50Hz |
| 機械色: | 要求される | 保証: | 12か月 |
| ハイライト: | Plc自動巻線機、高精度銅箔巻線機、銅箔巻線機35 rpm,High Precision Copper Foil Winding Machine,Copper Foil Winding Machine 35 rpm |
||
PLC制御を備えた高精度銅箔巻線機BRJ300-2
説明箔巻取機 BRJ300-2
銅箔巻線機 BRJ300-2 は、主に銅箔とアルミ箔の両方を巻いてキャスト樹脂変圧器コイルを製造するために使用されるプロ仕様の箔ストリップワインダー装置です。銅箔巻線機には冷間圧接ユニットが装備されています。この種の冷間圧接ユニットは、アルミニウム箔と銅バスバーを溶接したり、銅箔とアルミニウムバスバーを溶接したりするなど、異なる材料を溶接できます。銅箔巻線機は、箔デコイラーと絶縁デコイラーを 2 セット備えており、銅箔を 1 層または 2 層巻き、絶縁紙を 1 層または 2 層巻き取ることができます。銅箔巻線機は、ゆっくりとした始動、スムーズな動作、正確な動作などを特徴としています。タッチスクリーンとPLC制御システムにより、銅箔巻線機は簡単に操作できます。
主要cコンポーネント銅箔巻線機 BRJ300-2
1.主鋼溶接フレーム
2. 2 つのフォイルデコイラー
3. 2 つのフォイルフィーダー
4. 加圧ローラー
5. 巻取りユニット
6. PLCベースの制御システム
7. 空気圧システム
8. 冷間圧接ユニット
テクニカルpパラメータ銅箔巻線機 BRJ300-2
銅箔巻線機 BRJ300-2 の代表的な標準仕様を以下に示しますが、ご要望に応じて銅箔巻線機も製作可能です。
| 箔幅: | 100～300mm |
| 完成したコイル形状: | 楕円形、円形、長方形など。 |
| 導体箔材質: | 銅またはアルミニウム |
| アルミ箔の厚さ: | 0.3～3.0mm |
| 銅箔の厚さ: | 0.2～2.0mm |
| フォイルデコイラー: | 2個 |
| フォイルデコイラーの長さ: | 350mm |
| フォイルアンコイラー直径範囲: | Ø400～520mm |
| 最大コイル重量: | 750kg |
| プレスローラー： | 2セット |
| 速度モードの調整: | 無段階調整可能 |
| 回転速度: | 0～35rpm |
| 絶縁デコイラー番号: | 2個 |
| 絶縁デコイラー: | 350mm |
| 絶縁デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| プログラミングの種類: | PLC |
| タッチスクリーン： | 10インチ(254mm) |
| カウント範囲: | 0～9999.9 |

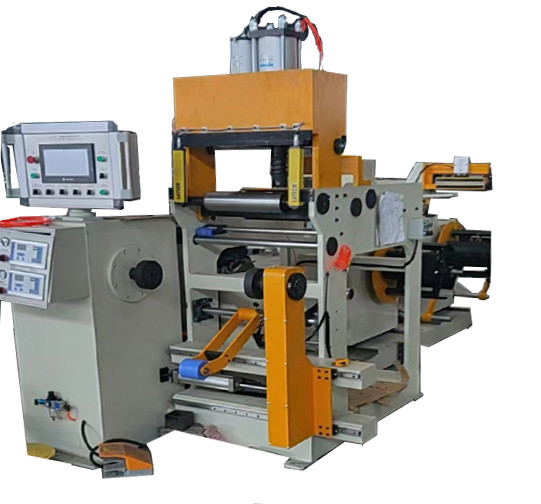

図1：銅箔巻線機 BRJ300-2の正面図
図2：銅箔巻線機BRJ300-2の冷間圧接ユニット
