電気3.0mmの厚さの銅ホイルのウィンド マシーン装置の製造業の機械類

電気機器の製造業の機械類銅ホイルのコイル巻線機械

銅ホイルのウィンド マシーンBRJ800-2-2の記述

銅ホイルのウィンド マシーンBRJ800-2-2は銅またはアルミ ホイルを巻く特別な装置である。銅ホイルのウィンド マシーンは巻くリアクター ホイルのコイルおよび他の同じようなプロダクトのために適しているホイルのウィンド マシーンを締め金で止める中心である。この種類の銅ホイルのウィンド マシーンは2つのチャックを持っている同じトルクを作り、ホイルを同期的に巻くためにドライブ在庫を保障するように2つのドライブ在庫のためのサーボ モーターを別に採用する。銅またはアルミ ホイルの2つの層および絶縁材のペーパーの2つの層はこの種類のホイルのウィンド マシーンによって扱うことができる。さらに、銅ホイルのウィンド マシーンの機能は要求されるようにカスタマイズすることができる。

銅ホイルのウィンド マシーンBRJ800-2-2の主要なコンポーネント

• 本体:フレームは非常に強い鋼鉄と溶接される、;
• ホイルのdecoiler:この種類のホイルのウィンド マシーンは2ホイルのdecoilersを与えられる;
• ローラーを押すこと:押すローラーはホイルに与えるのため巻くことの後でホイルを巻き、押す前にである;
• 巻く単位:2つの5.5kwサーボ モーターがホイルを巻くのに使用されている;
• 絶縁材のdecoiler:2 PC;
• 端の直線システム:光電センサーが端の直線を作るのに使用されている;
• 自動溶接の単位:TIG.
• 空気の単位:力をブレーキおよびローラー、等を押すために提供する。
• 電気制御システム:PLC、VFDおよび他のLVの電気部品を含んで。
• フィートのペダル:巻くシャフトの回転が方向を転換するのに使用することができる。

銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数

BRJ800-2-2の典型的な標準規格はが次示されている、ホイルのウィンド マシーンはまた要求されるとして製造することができる。

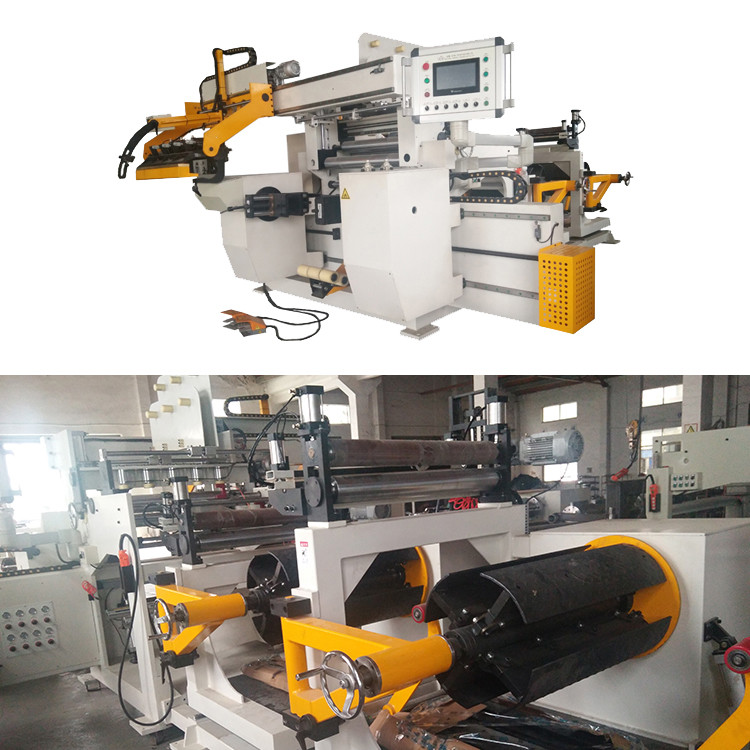

イチジク1:銅ホイルのウィンド マシーンBRJ800-2-2の正面図

イチジク2:銅ホイルのウィンド マシーンBRJ800-2-2の背部眺め
