18のRpmの銅そしてアルミ ホイルの巻取り機のティグ溶接
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 名前: | ホイルのウィンド マシーン | 機能: | 巻くホイルのコイル |
|---|---|---|---|
| コンダクター: | CU/Alのストリップ | ホイルのdecoiler: | 2セット |
| モーター力: | 22KW | 回転速度: | 18のrpm |
| 色: | 要求される | 保証: | 12か月 |
| ハイライト: | 18rpmホイルの巻取り機,ホイルの巻取り機のティグ溶接,18rpmホイルのウィンド マシーン |
||
銅およびアルミ ホイルの巻取り機の銅ホイルのウィンド マシーンのティグ溶接
銅ホイルのウィンド マシーンBRJ1400-2の記述
投げられた樹脂の変圧器の銅ホイルのウィンド マシーンBRJ1400-2はコンダクターのフィルムの巻取り機の1つである。この種類のホイルのウィンド マシーンがホイルのコイルを巻くのに使用することができる。ホイルのコイルは投げられた樹脂の変圧器および他の同じようなプロダクトを作るのためである。2ホイルのdecolersおよび2絶縁材のdecoilersを使うと、一種の銅ホイルのウィンド マシーンは銅のフィルムまたはアルミ ホイルの1-2の層そして絶縁材のペーパーの1-2の層を扱うことができる。1つのティグ溶接の単位は母線が付いているコンダクター ホイルを一緒に溶接するのためである。さらに、銅ホイルのウィンド マシーンは、ホイルのdecoilerの拡大の範囲のような要求されるようにカスタマイズすることができる。通常、内部の直径500mmが付いているコンダクター ホイルのために適しているホイルのdecoilerの拡大の範囲は420mmから520mmからである。制御システムはPLCに基づいている。
銅ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体、鉄によっては溶接されるフレーム非常に強く、安定している
2. 巻上げの単位、高いトルクを提供していて22kwモーターが
3. decoiler、内部の直径500mmが付いているコンダクター ホイルのために適した2つのホイルのdecoilerを失敗させなさい
4. 絶縁材のdecoiler、ID 76mm OD 400mmを用いる絶縁材パエルを置くための2絶縁材のdecoiler
5. 終り満ちるストリップの送り装置、端の絶縁材の注入口のための8ホールダー
6. クリーニング システム、2セット
7. 切断システム、1セット
8. ホイルの刻み目を取り除くシステム、2セット。
銅ホイルのウィンド マシーンBRJ1400-2の技術的な変数
銅ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 最高。ホイルの幅: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| コンダクター物質的なOD。: | Ø1,000mm |
| コンダクター物質的なID: | Ø500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの直径: | 調節可能な範囲Ø400 | 520mm |
| 最高。コイルの重量: | 2,000KG |
| 溶接モード: | TIG |
| モードの切断: | 転がりせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 改正の精密: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |
| 総重量: | 8000Kg |
| 次元（H） L X W X: | 5800 x 2850 x 2500mm |

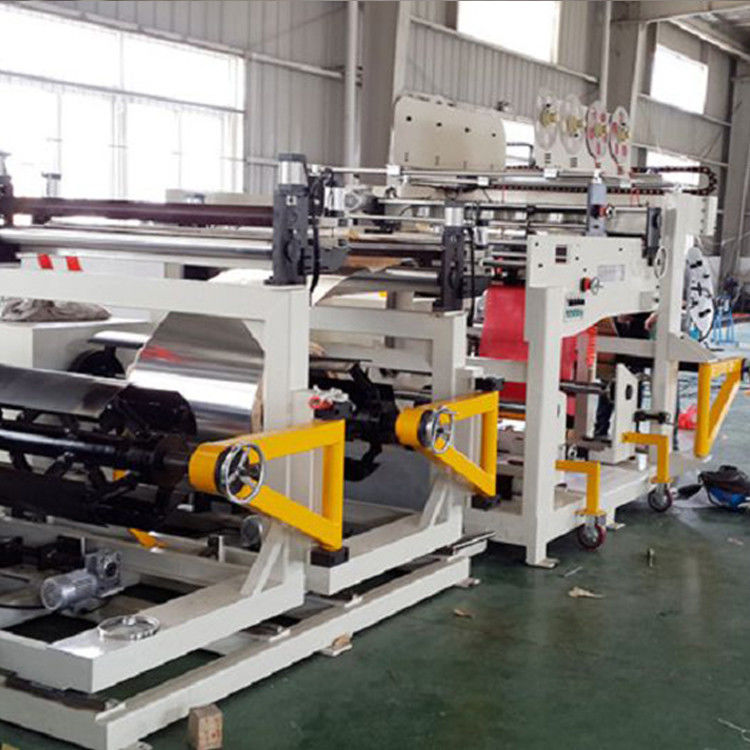

イチジク1:銅ホイルのウィンド マシーンBRJ1600-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ1600-2の絶縁材のdecoiler
