低電圧の鋳造物の樹脂の変圧器ホイルの巻取り機自動銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ1200-2の記述
銅ホイルのウィンド マシーンBRJ1200-2は特別なホイルの巻取り機である。この種類のホイルのウィンド マシーンが銅ホイルおよびアルミ ホイルを両方巻くのに使用することができる。銅ホイルの厚さは0.2mmから2.0mmからであり、アルミ ホイルの厚さは0.3mmから3.0mmからである。銅ホイルのウィンド マシーンは2つのホイルのdecoilerを与えられる、銅かアルミ ホイルのウィンド マシーンの風に2つの層をする。ティグ溶接の単位を使うと、銅ホイルのウィンド マシーンは銅ホイルおよび銅の母線を一緒に溶接し、アルミ ホイルおよびアルミニウム母線を一緒に溶接できる。PLCに基づいて、制御システムは銅ホイルのウィンド マシーンを持っている豊富な機能を容易に作動するために作り。
銅ホイルのウィンド マシーンBRJ1200-2の主要なコンポーネント
銅ホイルのウィンド マシーンBRJ1200-2の技術的な変数
銅ホイルのウィンド マシーンBRJ1200-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 200 | 1,200mm |
| 最高のけが人のコイルOD: | Ø1,000mm |
| 終了するコイルの形: | 楕円形、円および長方形、等 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| 最高のコンダクター物質的なOD。: | Ø 1,000mm |
| コンダクター物質的なID: | Ø 500mm （任意） |
| ホイルのDecoilerの拡大の範囲: | Ø 420 | 520mm |
| 風力: | 18KW |
| 溶接モード: | TIG |
| モードの切断: | 電気転がりせん断 |
| 絶縁材Decoiler: | 空気開けなさい/近い行為 |
| 終り盛り土のストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 範囲のカウント: | 0 - 9999.9 |

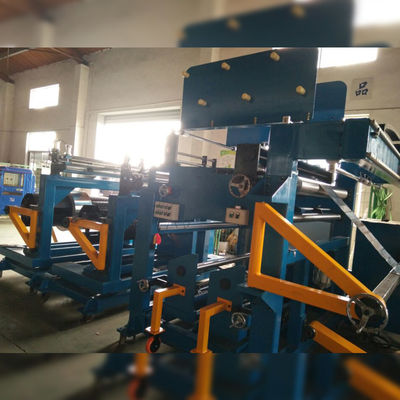

イチジク1:銅ホイルのウィンド マシーンBRJ1200-2の側面図
イチジク2:銅ホイルのウィンド マシーンBRJ1200-2の背部眺め
