PLC制御ティグ溶接のカスタマイズ可能な低電圧の変圧器の銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ1000-2の記述
銅ホイルのウィンド マシーンBRJ1000-2は投げられた樹脂の変圧器のコイルおよび他の同じようなプロダクトを作る巻く銅またはアルミ ホイルのためのカスタマイズ可能な計風装置の1つである。銅ホイルのウィンド マシーンのホイルの厚さは0.2 mmから3.0mmにである場合もある。銅ホイルのウィンド マシーンは2ホイルのdecoilersを与えられ、作る2絶縁材のdecoilers、ウィンド マシーン ホイルのコンダクターの1-2人の層および絶縁材のペーパーの1-2の層を巻くことができる。PLCおよびタッチ画面に基づいて制御システムが銅ホイルのウィンド マシーンは容易に作動させることができる。
銅ホイルのウィンド マシーンBRJ1000-2の主要なコンポーネント
銅ホイルのウィンド マシーンBRJ1000-2の技術的な変数
銅ホイルのウィンド マシーンBRJ1000-2の典型的な標準規格はが次示されている、ウィンド マシーンはまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 1,000mm |
| 最高。回転直径: | 1,000mm |
| 傷のコイルの形: | 楕円形、円および長方形、等 |
| コンダクター材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| コンダクター物質的なOD。: | 1,000mm |
| コンダクター物質的なID: | 500mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 風力: | 15KW |
| 風速: | 0 | 20のrpm |
| 溶接: | TIG |
| 切断: | 電気転がりせん断 |
| 絶縁材のDecoilerシャフト: | 拡張できる、空気 |
| 終り盛り土のストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 - 9999.9 |

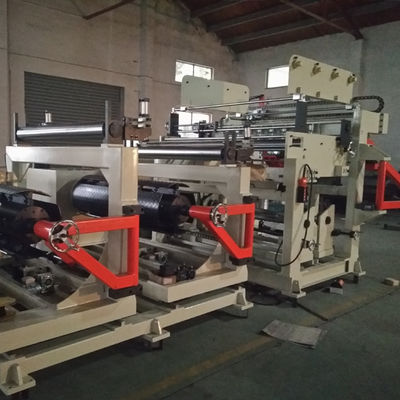

イチジク1:銅ホイルのウィンド マシーンBRJ1000-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ1000-2の溶接の単位
