自動PLC制御コンダクターは巻取り機リアクター ホイルのウィンド マシーンを失敗させる
銅ホイルのウィンド マシーンBRJ600-2-2の記述
銅ホイルのウィンド マシーンBRJ600-2-2は巻くリアクター ホイルのコイルおよび他の同じようなプロダクトのためのコンダクター ホイルの計風装置の1つである。銅ホイルのウィンド マシーンはタイプ ホイルのウィンド マシーンを締め金で止める中心である。2つの巻く在庫を持っている同じトルクを作る銅ホイルのウィンド マシーンの2つのチャックはサーボ モーターによって運転される。この種類の銅ホイルのウィンド マシーンは厚さ0.2mm |厚さ0.3mm | 3mmのホイルのコンダクターの1-2人の層をの2mmそしてアルミ ホイル巻くことができる。2台の光電センサーはホイルを作るためにホイルの位置を訂正するように持っている適切な位置を時端正な傷つけられたホイルのコイルの端を保証する巻上げ採用される。PLCおよびタッチ画面に基づいて制御システムが銅ホイルのウィンド マシーンは容易に作動させることができる。銅ホイルのウィンド マシーンのすべての変数はタッチ画面を通って入力である場合もある。銅ホイルのウィンド マシーンは等遅い開始をの大きいトルク、高いオートメーション特色にする。
銅ホイルのウィンド マシーンBRJ600-2-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 250 | 600mm |
| 最高。終了するコイルOD。: | 800mm |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 | 3.0 mm |
| CUのストリップの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | Ø420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 11kw |
| 最高。風速: | 26のrpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 範囲のカウント: | 0 | 9999.9 |

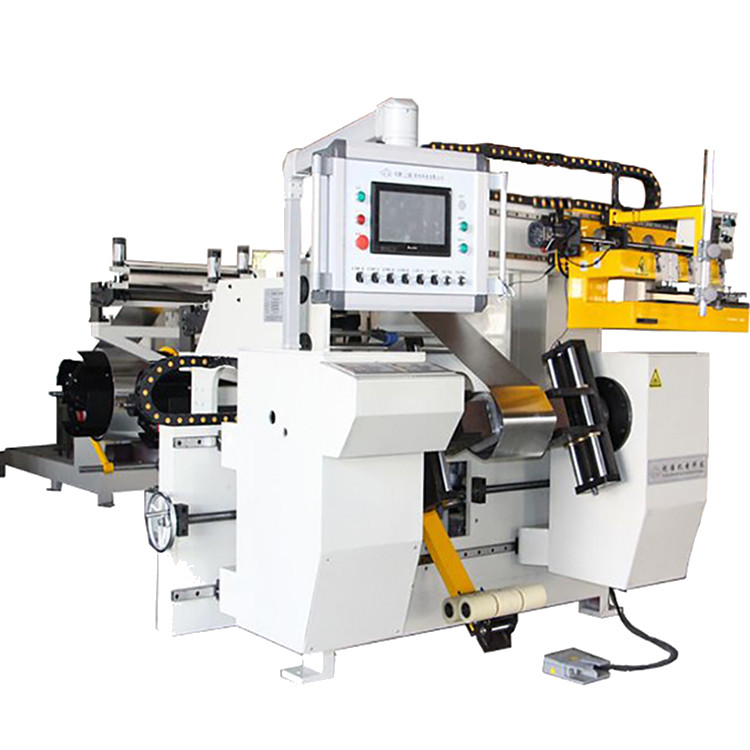

イチジク1:銅ホイルのウィンド マシーンBRJ600-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ600-2-2ホイルのdecoiler
