ティグ溶接が付いているリアクター コイルを作る自動銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ800-2-2の記述
銅ホイルのウィンド マシーンBRJ800-2-2はリアクター コイルおよび他の同じようなプロダクトを作る巻く銅またはアルミ ホイルのための1つの特別なホイルのウィンド マシーンである。銅ホイルのウィンド マシーンは鉄心を締め金で止めるために2つのチャックを与えられ、銅かアルミ ホイルは中心で直接傷つけることができる。2つのチャックは2つのサーボ モーターによって運転される、同じトルクがあるために2つのチャックを保証する。タッチ画面のPLCの制御システムそしてユーザー フレンドリー インターフェイスを使うと、銅ホイルのウィンド マシーンは容易に作動させることができる。
銅ホイルのウィンド マシーンBRJ800-2-2の速い細部
銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数
銅ホイルのウィンド マシーンBRJ800-2-2の典型的な標準規格はが次示されている、銅ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 250 | 800mm |
| 最高。終了するコイルOD。: | Ø800mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲Ø400 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 20rpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 | 9999.9 |

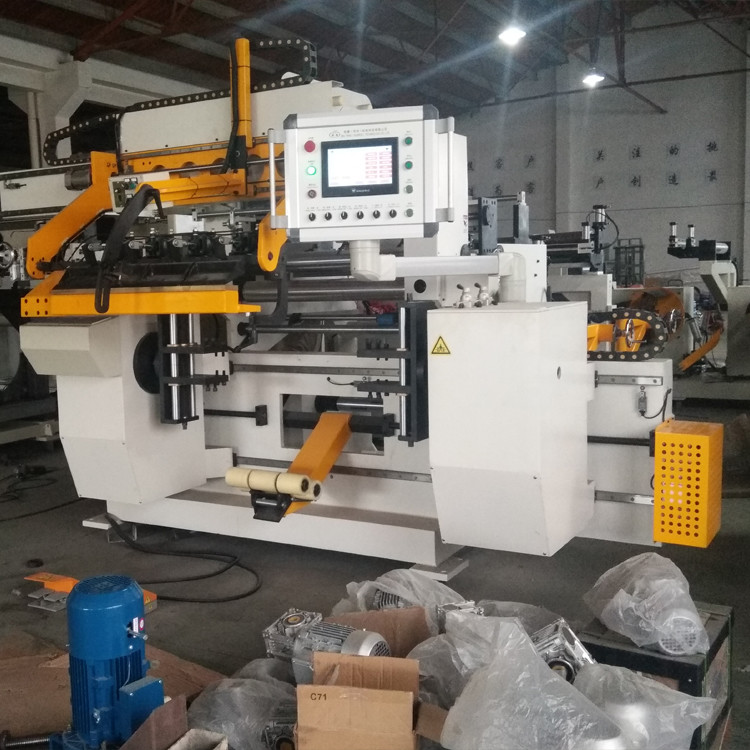

イチジク1:銅ホイルのウィンド マシーンBRJ800-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ800-2-2の背部眺め
